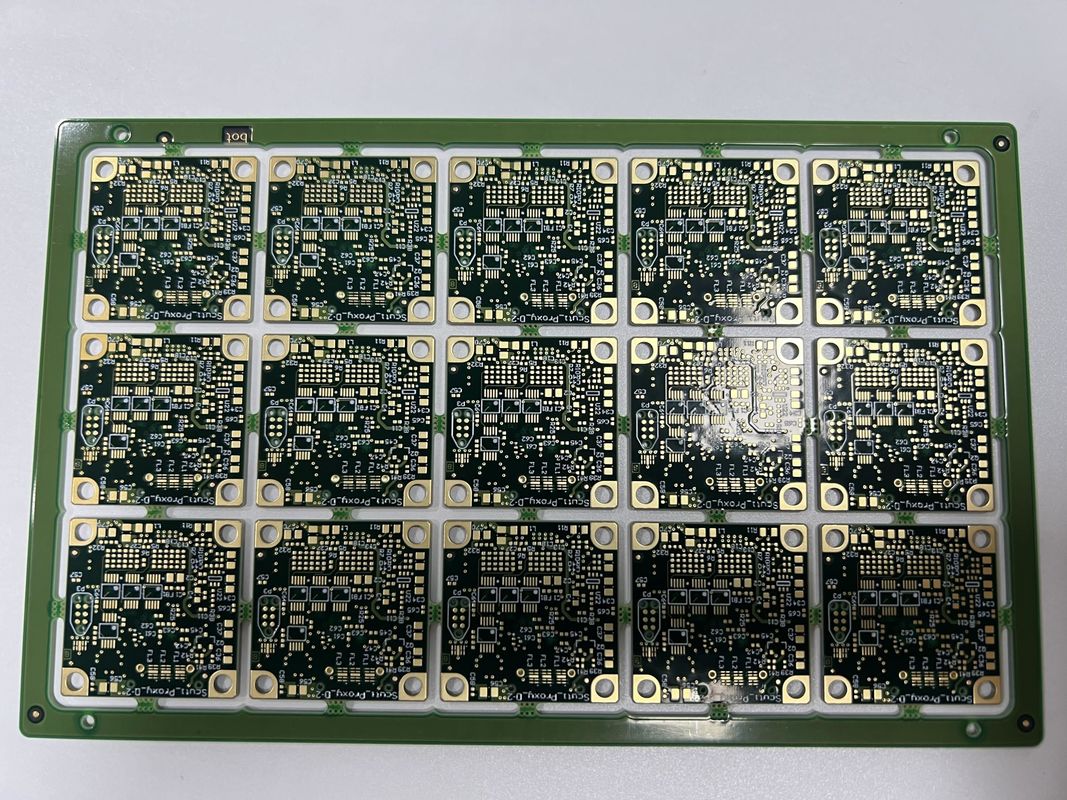

OEM 6 capas de alta velocidad PCB con toma de luz 0.4-3.2Mm Control de impedancia

Descripción del producto:

El mundo de la electrónica está en constante evolución y exige soluciones más sofisticadas y compactas que puedan manejar tareas cada vez más complejas.Las placas de circuitos impresos de alta densidad (HDI) están a la vanguardia de esta revolución tecnológica, permitiendo la creación de dispositivos de alto rendimiento con un tamaño y un peso reducidos.Este resumen del producto profundizará en las especificidades de una placa HDI PCB que está diseñada para cumplir con los requisitos rigurosos de las aplicaciones electrónicas avanzadas.

El núcleo de las capacidades de la placa HDI PCB es su tamaño de agujero increíblemente fino. La placa cuenta con un taladro láser de 0,1 mm, que permite la creación de micro vias.Estos pequeños agujeros son esenciales para la miniaturización de componentes electrónicosEsta perforación de precisión garantiza que la placa pueda albergar una disposición densamente compactada de componentes.esencial para dispositivos como un convertidor HD SDI que requiere circuitos compactos pero potentes.

La calidad y la fiabilidad son primordiales en el mundo de los PCB HDI, y este producto no decepciona.Se somete a 100% E-Testing para asegurarse de que cada conexión eléctrica es sólida y que el tablero funciona como se pretende justo fuera de la puertaAdemás, se utiliza la prueba de rayos X para verificar las estructuras internas y para garantizar la integridad de las micro vias y otras características críticas.Estas normas de ensayo rigurosas garantizan que cada placa de PCB HDI cumpla con los más altos criterios de calidad antes de ser implementada en aplicaciones como los convertidores HD SDI.

La versatilidad de esta placa HDI PCB se refleja en su rango de espesores de placa.que se adapta a una amplia gama de requisitos de diseño y aplicacionesYa sea que esté diseñando un dispositivo delgado y portátil o un equipo robusto y de alta potencia, esta gama asegura que haya un espesor de placa que se adapte a sus especificaciones.Proporción de aspecto del tablero de 10El valor de 1:1 hace más hincapié en sus capacidades de interconexión de alta densidad, lo que permite diseños más complejos e intrincados.

En respuesta a las solicitudes de diseño especiales y para satisfacer las necesidades de los conjuntos electrónicos avanzados, la placa de PCB HDI ofrece la opción de la tecnología de medio agujero,que es particularmente útil para los requisitos de conectores de borde y para mejorar la conectividad de la placa con los componentes periféricosAdemás, está diseñado para soportar un tono de 0,25 mm Ball Grid Array (BGA). Esta capacidad de BGA de tono fino es crucial para lograr un alto nivel de miniaturización.necesario para aplicaciones de alta densidad como los convertidores HD SDI que requieren un gran número de interconexiones en un área pequeña.

La placa de circuito impreso HDI es un testimonio de las capacidades de la tecnología moderna de circuitos impresos, empujando los límites de lo que es posible dentro de los ámbitos de aplicaciones de alta densidad.Perforación con láser de 1 mm, protocolos de prueba completos, espesor de placa variable y relación de aspecto, junto con características especiales como tecnología de medio agujero y soporte BGA de tono fino,hacer que sea un candidato ideal para cualquier persona que busque integrar circuitos de alto rendimiento en sus diseños electrónicosYa sea que esté creando la próxima generación de convertidores HD SDI o cualquier otra aplicación de PCB de alta densidad, esta placa HDI PCB proporciona la base para la fiabilidad, el rendimiento,y la miniaturización en sus proyectos.

Características:

• Nombre del producto: HDI PCB Board
• Min Trace: 3/3 Mil
• Pruebas: 100% Pruebas electrónicas, rayos X
• Proporción de aspecto: 10:1
• Tamaño del agujero: 0.1 mm de perforación láser
• Tamaño mínimo del agujero: 0,15 mm
• Fabricación de PCB HDI
• PCB de alta velocidad
• PCB de tipo DDR4

Parámetros técnicos:

Aplicaciones:

Las placas HDI 4L 1 + N + 1 son una clase de PCB de alta densidad de interconexión (HDI) que son esenciales para la electrónica moderna, donde el rendimiento, el espacio y la fiabilidad son críticos.Estas placas son especialmente adecuadas para aplicaciones de PCB de alta velocidadCon un tamaño mínimo de agujero de 0,15 mm, estos PCB HDI pueden acomodar un gran número de interconexiones en un espacio compacto.lo que los hace ideales para la transmisión de señales de alta velocidad.

Uno de los escenarios de aplicación clave para las placas HDI 4L 1 + N + 1 es en el ámbito de la fabricación de PCB HDI para electrónica de consumo.de peso ligeroEl espesor de la placa, que oscila entre 0,2 mm y 6,00 mm (8 mil-126 mil), permite que múltiples capas de circuitos se coloquen juntas.lo que resulta en una transmisión de señal más rápida y una reducción de la conversación cruzada, que es fundamental para la funcionalidad de estos dispositivos de alta velocidad.

En el ámbito de la producción de vídeo profesional, la necesidad de una conversión de señal fiable y de alta calidad es primordial.Los PCB HDI como el 4L 1 + N + 1 son parte integral del diseño y la función de los convertidores de interfaz digital serie de alta definición (HD SDI)Estos convertidores dependen de la precisión y la alta relación de aspecto (10:1) de los PCB HDI para garantizar que las señales de vídeo de alto ancho de banda puedan transmitirse sin pérdida de calidad.haciendo que sean indispensables en las industrias de radiodifusión y cinematografía.

Además, los dispositivos médicos, que requieren una precisión y fiabilidad estrictas, también se benefician del pequeño tamaño de las características y de la alta relación de aspecto de estos PCB HDI.Por ejemplo,El tamaño del agujero de perforación láser de 0,1 mm facilita la creación de imágenes muy finas,circuitos de alta precisión necesarios para el funcionamiento crítico de estos dispositivos médicos.

Los sistemas aeroespaciales y de defensa, donde el equipo debe funcionar sin errores en condiciones extremas, también utilizan placas HDI 4L 1 + N + 1.Estos sectores demandan aparatos electrónicos que puedan manejar transferencias de datos de alta velocidad y operar de forma fiable bajo altas tensionesLa robustez del diseño de PCB HDI, con su alta relación de aspecto y opciones de espesor de la placa, garantiza que las misiones críticas puedan ser apoyadas con el circuito más confiable disponible.

En resumen, las placas HDI de 4L 1+N+1 son una solución versátil en aplicaciones de PCB de alta velocidad, que van desde electrónica de consumo hasta convertidores HD SDI profesionales, dispositivos de imagen médica,e incluso sistemas aeroespaciales y de defensaEl avanzado proceso de fabricación de PCB HDI que produce estas placas con tolerancias tan precisas y altas proporciones de aspecto es lo que permite su uso en estos escenarios exigentes.

Personalización:

Experimente nuestros servicios de personalización de productos de primera calidad diseñados específicamente para placas de PCB de alta densidad de interconexión (HDI).están diseñados para satisfacer las aplicaciones más complejas y de alta velocidadCon un grosor disponible que va desde 0,4 mm hasta 3,2 mm y una impresionante relación de aspecto de 10:1, cumplimos con los requisitos tanto para diseños de PCB de alta velocidad como de PCB de alta densidad.

Nos enorgullecemos de nuestras capacidades de personalización de PCB, asegurando que sus necesidades de PCB DDR4 se cumplan con precisión.adaptándose a una amplia gama de especificaciones de diseño y normas industrialesElige nuestros servicios para una solución de PCB que integre calidad, rendimiento y personalización.

Apoyo y servicios:

La placa de PCB HDI viene con soporte técnico y servicios de producto completos diseñados para ayudarlo a aprovechar todo el potencial de sus PCB de alta densidad interconectados.Nuestro equipo dedicado de expertos está disponible para proporcionar orientación sobre las especificaciones del producto, optimización del diseño y selección de materiales para garantizar que su placa de PCB HDI cumpla con los más altos estándares.

Nuestros servicios de soporte técnico incluyen documentación detallada y recursos para ayudar con el diseño de la placa, análisis de integridad de la señal y estrategias de gestión térmica.También ofrecemos asistencia para solucionar problemas que puedan surgir durante el proceso de fabricación o montaje., incluyendo asesoramiento sobre técnicas de soldadura, llenado y acabados superficiales.

Para garantizar la longevidad y fiabilidad de su placa de PCB HDI, proporcionamos recomendaciones sobre el manejo, almacenamiento y limpieza adecuados.ofrecemos información sobre las mejores prácticas para pruebas e inspecciones para mantener la calidad y el rendimiento de sus PCB HDI durante todo su ciclo de vida.

Para proyectos complejos, podemos proporcionar apoyo personalizado con consultas individuales para discutir sus necesidades y requisitos específicos.Nuestro objetivo es facilitar una integración perfecta de las placas HDI PCB en sus aplicaciones, garantizando una óptima funcionalidad y eficiencia.

Tenga en cuenta que aunque nos esforzamos por ofrecer un amplio apoyo, nuestros servicios no incluyen asistencia o instalación en el sitio.Estamos comprometidos a proporcionar los recursos necesarios y el apoyo remoto para ayudarle a implementar y mantener con éxito sus soluciones de HDI PCB Board.
