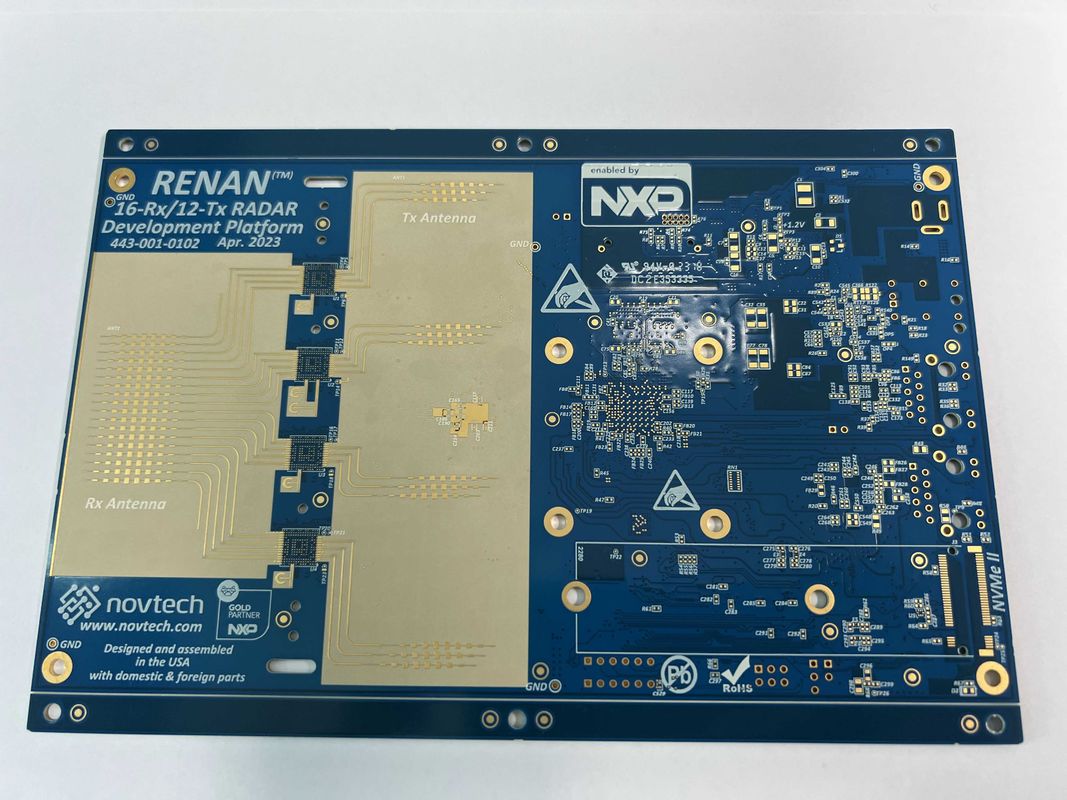

Placas de circuito impreso HDI de diseño eficiente con proceso de inmersión de oro y espaciado P1.5.

Placas de circuito impreso HDI de diseño eficiente con proceso de inmersión de oro y espaciado P1.5.

P1.5 Espaciamiento de las placas de circuitos impresos HDI

Placas de circuitos impresos HDI de diseño eficiente

Placas de circuitos impresos HDI de inmersión en oro

Contacta con nosotros
Solicitar una cita
Detalles del producto
Min. Bga Pitch:
0.3mm
Impedance Control:
+/-10%
Pth Wall:
25um
Misalignment Of Layers:
+/- 0.06
Blind Vias:
Yes
Process:
Immersion Gold/sliver
Surface Finishing:
Gold Plating,HASL Lead Free
Board Layer:
4L
Resaltar:

P1.5 Espaciamiento de las placas de circuitos impresos HDI

,

Placas de circuitos impresos HDI de diseño eficiente

,

Placas de circuitos impresos HDI de inmersión en oro

Condiciones de pago y envío
Descripción del producto

Descripción del producto:

La placa de PCB HDI es un producto de vanguardia diseñado para aplicaciones de interconexión de alta densidad, que ofrece un rendimiento y una fiabilidad inigualables.Esta placa es ideal para dispositivos electrónicos compactos que requieren circuitos intrincados y espaciamiento de componentes apretado.

Una de las características clave de la placa de PCB HDI son sus opciones de acabado superficial superiores, incluido el revestimiento de oro y el recubrimiento sin plomo HASL.Estos acabados no sólo mejoran la durabilidad y la resistencia a la corrosión del tablero, sino que también aseguran un rendimiento eléctrico óptimo.

Cuando se trata de garantizar la calidad, este producto se destaca por su prueba eléctrica al 100% antes del envío.Este riguroso proceso de prueba garantiza que cada tablero cumpla con los más altos estándares de funcionalidad y fiabilidad, proporcionando tranquilidad tanto a los usuarios como a los fabricantes.

Otro atributo notable de la placa HDI PCB es su excepcional tolerancia a la desalineación de capas, con un margen de sólo +/- 0.06Esta ingeniería de precisión garantiza que todos los componentes se alineen sin problemas, minimizando el riesgo de interferencia de la señal y mejorando el rendimiento general del sistema.

Ya sea que esté trabajando en un proyecto que requiera interconexiones de alta densidad o desarrollando un dispositivo electrónico compacto que requiera una solución de PCB confiable y eficiente,la placa de PCB HDI es la elección perfectaSu diseño avanzado, acabado superficial de primer nivel y un estricto control de calidad lo convierten en una opción destacada para aplicaciones como convertidores HD SDI, placas de modelo de alta densidad,y otros proyectos electrónicos exigentes.


Características:

  • Nombre del producto: HDI PCB Board
  • Vías ciegas: Sí
  • Control de la impedancia: +/- 10%
  • Desalineación de las capas: +/- 0.06
  • Proporción de aspecto: 10:1
  • Palabras clave: Interconector de alta densidad, PCB DDR4, PCB de alta densidad, PCB de alta velocidad

Parámetros técnicos:

Prueba Prueba eléctrica al 100% antes del envío
Vías ciegas - ¿ Qué?
Pruebas 100% Pruebas electrónicas, rayos X
Capa de tablero 4L
Proceso Inmersión Oro/plata
Bga 10MIL
Palabras clave Interconector de alta densidad
Espaciado P1. ¿Qué quieres decir?5
Min. Bga Pitch 0.3 mm
Proporción de aspecto 10:1

Aplicaciones:

La placa de PCB HDI es un producto versátil que se puede aplicar en una variedad de ocasiones y escenarios debido a sus características y especificaciones avanzadas.

Una de las características clave de la placa de PCB HDI es su acabado de superficie ENIG, que proporciona una excelente conductividad y resistencia a la corrosión.como en los centros de datos, equipos de red y sistemas de telecomunicaciones.

Con opciones de acabado superficial, incluido el revestimiento de oro y el HASL libre de plomo, el HDI PCB Board ofrece flexibilidad para cumplir con diferentes requisitos del proyecto.El Revestimiento Dorado asegura una integridad y fiabilidad de señal superior, mientras que la opción HASL sin plomo es respetuosa con el medio ambiente y rentable.

Diseñada para aplicaciones de interconectores de alta densidad, la placa HDI PCB es adecuada para escenarios que requieren conexiones de circuito compactas y confiables.3mm permite diseños complejos y diseños de ahorro de espacio, lo que lo convierte en una opción preferida para las implementaciones de PCB DDR4.

La relación de aspecto de 10: 1 mejora aún más las capacidades de la placa de PCB HDI, lo que le permite admitir diseños de circuitos complejos con vías y microvias apiladas.Esto lo hace adecuado para su uso en electrónica avanzada, como teléfonos inteligentes, tabletas y dispositivos IoT.

En resumen, el HDI PCB Board es una solución de alto rendimiento que sobresale en aplicaciones de PCB de alta velocidad, ofreciendo la fiabilidad y eficiencia requeridas por los sistemas electrónicos modernos.Ya sea para diseños de PCB DDR4 u otros proyectos avanzados, la placa de PCB HDI resulta ser una opción versátil y confiable.


Personalización:

Servicios de personalización de productos para placas de PCB HDI:

Proceso: Oro/plata por inmersión

Min. Bga Pitch: 0,3 mm

Finalización de la superficie: Revestimiento en oro, HASL libre de plomo

Prueba: Prueba eléctrica al 100% antes del envío

Control de la impedancia: +/- 10%


Apoyo y servicios:

El soporte técnico del producto y los servicios para el producto HDI PCB Board incluyen:

- Asistencia de expertos en la instalación y puesta a punto del producto

- Guía de solución de problemas para cualquier problema técnico

- Actualizaciones y parches de software regulares para un rendimiento óptimo

- Recursos de formación para los usuarios para maximizar las capacidades del producto
