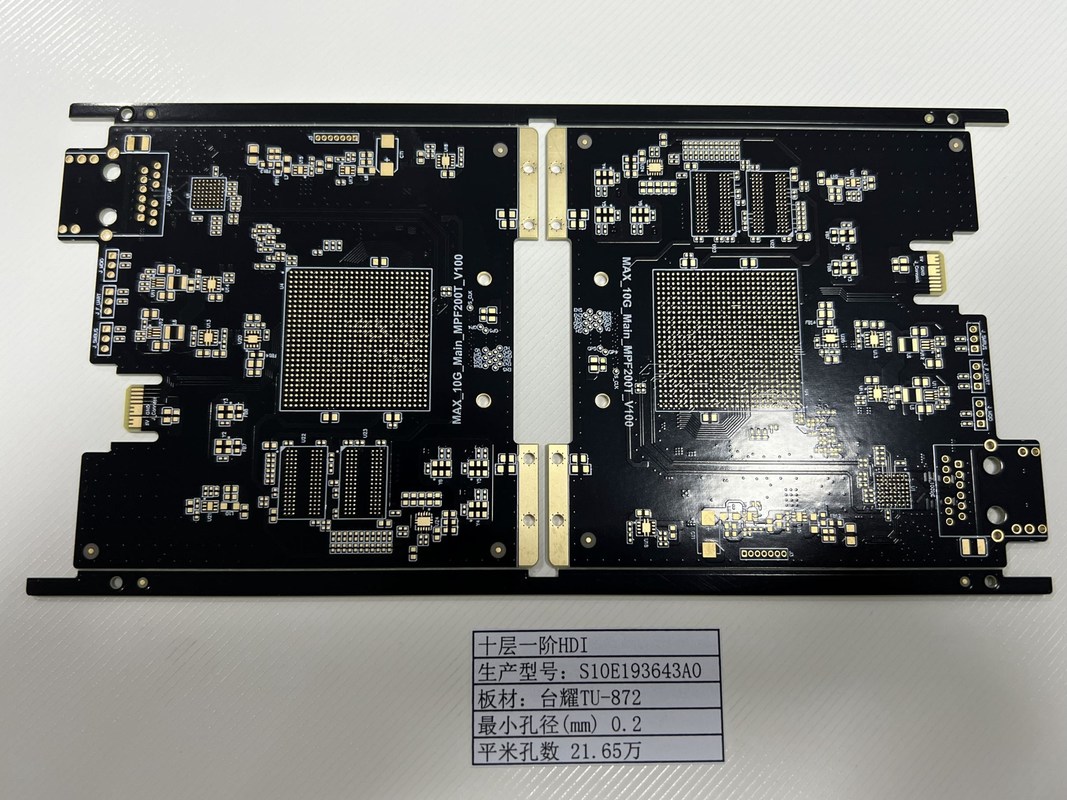

FR4 TU-872 PCB de alta velocidad 10 capas 3/3Mil PCB 4L 1 N 1 HDI Tablas ENIG IP4452

Descripción del Producto:

La Placa de Circuito Impreso HDI es una Placa de Circuito Impreso de Interconexión de Alta Densidad (HDI) de última generación, diseñada para aplicaciones donde el alto rendimiento, la fiabilidad y la precisión son primordiales. Elaborada meticulosamente utilizando técnicas de fabricación avanzadas, esta Placa de Circuito Impreso HDI es ideal para la última generación de dispositivos electrónicos que exigen transferencia de datos de alta velocidad y altos niveles de integración, como sistemas de computación de alta velocidad que utilizan tecnología de Placa de Circuito Impreso DDR4.

Con un recuento de capas altamente personalizable que varía de 4 a 20 capas, la Placa de Circuito Impreso HDI se adapta a una amplia gama de complejidades de diseño y requisitos de aplicación. Para proyectos aún más exigentes, existe la opción de extender el recuento de capas de la placa hasta 32L (6-32L), lo que proporciona una flexibilidad sin precedentes en el diseño de circuitos y la asignación de espacio. Esta capacidad es particularmente beneficiosa para dispositivos sofisticados y multifuncionales que requieren capas adicionales para la integridad de la señal y la densidad del circuito.

La Placa de Circuito Impreso HDI cuenta con un impresionante tamaño mínimo de orificio de 0,15 mm, lo que permite la colocación de componentes de paso ultra fino y alta densidad. Esta característica es indispensable para las aplicaciones modernas de Placas de Circuito Impreso de Alta Velocidad, donde la minimización del espacio entre componentes es crucial tanto para el rendimiento como para la miniaturización. La perforación de precisión también garantiza que la placa pueda acomodar microvías avanzadas, que son esenciales para las transiciones de capa en diseños HDI multicapa.

Construida con material crudo FR4 IT180 de alta calidad, la Placa de Circuito Impreso HDI ofrece una resistencia térmica excepcional, durabilidad mecánica y aislamiento eléctrico. El material IT180 es muy apreciado por su alta temperatura de transición vítrea, que garantiza que la Placa de Circuito Impreso pueda soportar las altas temperaturas asociadas con los procesos de soldadura sin plomo y la operación de alta velocidad sin comprometer su integridad estructural o rendimiento eléctrico.

Una de las notables solicitudes especiales disponibles para esta Placa de Circuito Impreso HDI es la inclusión de orificios medios, también conocidos como orificios de tipo castillo. Estos orificios medios se elaboran meticulosamente para conectar la placa a varios componentes u otras Placas de Circuito Impreso, lo que permite la modularidad y la facilidad de integración dentro de sistemas complejos de múltiples placas. Esta característica puede ser ventajosa para aplicaciones como módulos de computadora apilables o periféricos extraíbles que requieren una interfaz eléctrica fiable y reutilizable.

Además, la Placa de Circuito Impreso HDI está diseñada específicamente para soportar la tecnología de Ball Grid Array (BGA) de 0,25 mm, que es crucial para lograr una colocación de componentes de alta densidad. Los paquetes BGA son preferidos por su menor inductancia y mejor conducción de calor, que son esenciales para aplicaciones de alta velocidad y alta potencia. El paso BGA de 0,25 mm se alinea perfectamente con los últimos diseños de Placas de Circuito Impreso DDR4, facilitando el uso de módulos de memoria y chipsets contemporáneos que exigen alineaciones BGA precisas.

La Placa de Circuito Impreso HDI ejemplifica la ingeniería de vanguardia y la excelencia en la fabricación, lo que la convierte en una opción ideal para desarrolladores e ingenieros que buscan aprovechar las capacidades de la tecnología HDI para sus productos electrónicos de próxima generación. Ya sea para aplicaciones de datos de alta velocidad, soluciones de memoria DDR4 o cualquier otra aplicación que requiera una Placa de Circuito Impreso compacta y de alto rendimiento, esta Placa de Circuito Impreso HDI cumple en todos los aspectos. Con su combinación de características avanzadas y propiedades de materiales robustos, se erige como un punto de referencia para soluciones de Placas de Circuito Impreso de alta calidad y alta velocidad en la industria electrónica.

Características:

• Nombre del Producto: Placa de Circuito Impreso HDI
• Recuento de Capas: 4-20 Capas
• Grosor de la Placa: 0,2 mm - 6,00 mm (8 mil - 236 mil)
• Grosor Mínimo: 0,4 mm
• Grosor Máximo: 3,2 mm
• Tamaño del Orificio: Perforación Láser de 0,1 mm
• Palabras Clave: Interconector de Alta Densidad, Placa de Circuito Impreso de Alta Velocidad, Placa de Circuito Impreso de Alta Densidad

Parámetros Técnicos:

Aplicaciones:

La Placa de Circuito Impreso HDI, con su impresionante gama de atributos, está diseñada para satisfacer las altas demandas de aplicaciones electrónicas de precisión. Con un espectro de grosor de 0,4-3,2 mm, estas placas son versátiles y pueden integrarse en una multitud de dispositivos, atendiendo a una amplia gama de tamaños y complejidades de productos. El riguroso control de impedancia garantiza que la integridad de la señal se mantenga en varias frecuencias, lo que hace que la Placa de Circuito Impreso HDI sea ideal para aplicaciones donde el rendimiento es crítico.

Una de las principales ocasiones de aplicación para la Placa de Circuito Impreso HDI es dentro de los convertidores HD SDI. Estos convertidores son cruciales en las industrias de video profesional, como la transmisión y la producción cinematográfica, donde convierten señales de video digital HD sin comprometer la calidad. El ancho y espaciado mínimo de pista de 3/3 Mil en la Placa de Circuito Impreso HDI permite la colocación de componentes de alta densidad, esencial en el diseño compacto y eficiente de los convertidores HD SDI. Esta compacidad se ve aún más respaldada por la característica de solicitud especial de orificios medios y BGA de 0,25 mm, que permite la fijación de componentes a pequeña escala con una huella mínima.

Cada Placa de Circuito Impreso HDI se somete a pruebas electrónicas al 100% e inspecciones de rayos X para garantizar placas sin defectos. Este nivel de prueba es crucial en escenarios de alta fiabilidad, como la aeroespacial, la defensa y los dispositivos médicos, donde la Placa de Circuito Impreso HDI debe funcionar sin fallos en condiciones estrictas. En estos escenarios, la fiabilidad de la placa y la precisión de la transmisión de la señal son primordiales.

Además, los atributos de la Placa de Circuito Impreso HDI la convierten en una excelente opción para dispositivos inteligentes modernos y electrónica portátil. La delgadez y la impedancia controlada son ideales para teléfonos inteligentes elegantes, tabletas y dispositivos portátiles, donde el espacio es limitado y la eficiencia energética es esencial. En esta electrónica de consumo, la Placa de Circuito Impreso HDI permite el empaquetado denso de componentes necesario para ofrecer la multifuncionalidad que los usuarios demandan en el mercado actual.

En resumen, la Placa de Circuito Impreso HDI es una solución de vanguardia para una variedad de aplicaciones de alta tecnología. Sus consideraciones de diseño de grosor, control de impedancia, dimensiones mínimas de pista y características especializadas como orificios medios y BGA de 0,25 mm, la convierten en una opción adaptable y fiable para todo, desde convertidores HD SDI hasta componentes aeroespaciales críticos y electrónica de consumo compacta. A medida que la tecnología avanza, el papel de la Placa de Circuito Impreso HDI en la habilitación de la innovación y el impulso del rendimiento del producto continúa creciendo.

Personalización:

Nuestros Servicios de Personalización de Productos ofrecen una gama premium de Placas de Circuito Impreso HDI, incluidas nuestras Placas HDI 4L 1+N+1 de primera línea. Estas Placas de Circuito Impreso de Interconexión de Alta Densidad se elaboran expertamente utilizando los mejores materiales crudos FR4 IT180, lo que garantiza una base robusta y fiable para sus productos electrónicos.

Las Placas HDI 4L 1+N+1 cuentan con una impresionante relación de aspecto de 10:1, lo que permite un recuento de capas que varía de 4 a 20 capas. Esta flexibilidad nos permite atender una variedad de necesidades y aplicaciones de Placas de Circuito Impreso de Alta Densidad, asegurando que nuestros procesos de fabricación de Placas de Circuito Impreso HDI cumplan con los requisitos exactos de su proyecto.

Elija nuestros servicios de Placas de Circuito Impreso HDI para su próximo proyecto y experimente la combinación perfecta de calidad, rendimiento y personalización. Nuestro compromiso con la excelencia es evidente en cada Placa de Circuito Impreso HDI que producimos, estableciendo el estándar de la industria para soluciones de circuitos complejos y de alta densidad.

Soporte y Servicios:

Nuestra Placa de Circuito Impreso HDI está diseñada con la última tecnología de interconexión de alta densidad, lo que garantiza un rendimiento superior para las aplicaciones más exigentes. Estamos comprometidos a proporcionar un soporte técnico y servicios excepcionales para garantizar el éxito de sus proyectos.

El soporte técnico para nuestra Placa de Circuito Impreso HDI incluye una base de conocimientos integral con documentación detallada y recursos para ayudarle en el diseño, la implementación y la resolución de problemas. Nuestro equipo de ingenieros experimentados está disponible para proporcionar orientación y responder cualquier pregunta relacionada con la Placa de Circuito Impreso HDI.

Nuestros servicios abarcan la revisión de diseños y recomendaciones para optimizar el rendimiento y la fabricabilidad de sus diseños de Placas de Circuito Impreso HDI. También ofrecemos servicios de prototipos para probar y validar sus diseños antes de la producción a gran escala.

Para garantizar la longevidad y fiabilidad de su Placa de Circuito Impreso HDI, proporcionamos directrices sobre las prácticas adecuadas de manipulación, almacenamiento y mantenimiento. Además, ofrecemos servicios de reparación y reacondicionamiento de placas en caso de cualquier problema durante el ciclo de vida del producto.

Estamos dedicados a la mejora continua y agradecemos los comentarios de los clientes sobre nuestros productos y servicios. Nuestro equipo trabaja constantemente para mejorar nuestros recursos de soporte y brindarle la mejor experiencia posible con nuestra Placa de Circuito Impreso HDI.
