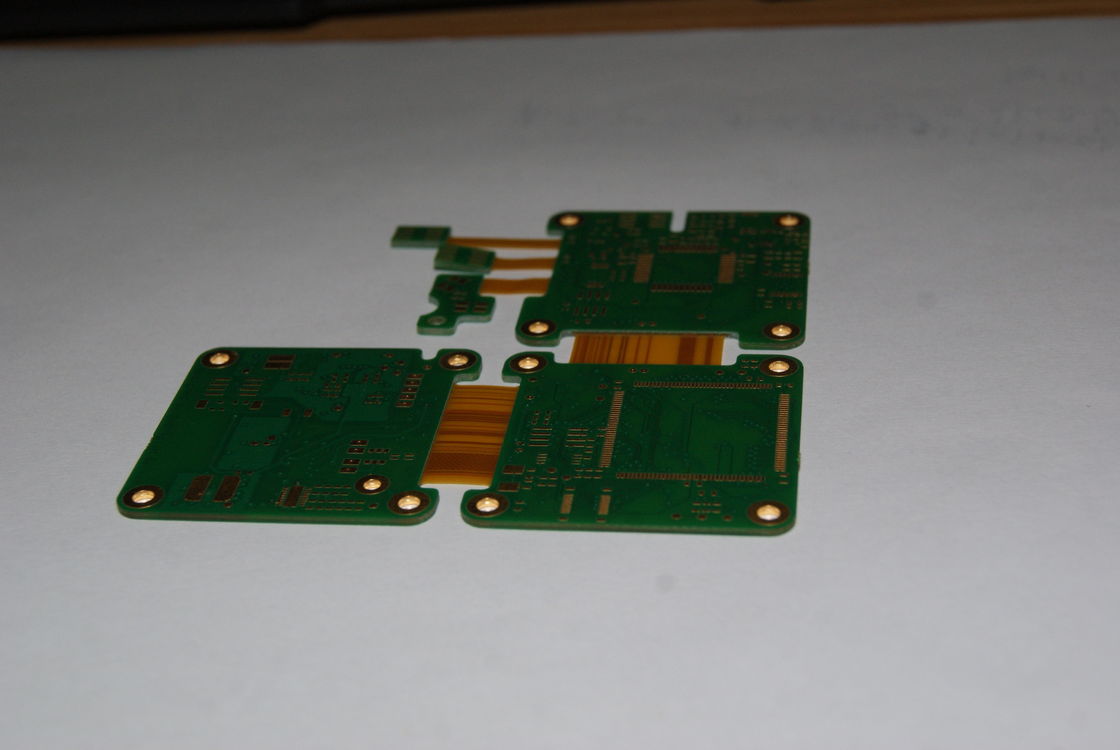

Placa de circuito rígido flexible de 28 capas de densidad de poliimida FR4 con componentes SMD

Descripción del producto:

El PCB rígido flexible, con una construcción sofisticada de una placa de 4 capas,representa el pináculo de la tecnología moderna de circuitos que combina lo mejor de ambos mundos en términos de flexibilidad y rigidezEste producto innovador se destaca como una placa de circuito rígido flexible, que ofrece una adaptabilidad y robustez sin precedentes para una amplia gama de aplicaciones electrónicas.Con una meticulosa atención a los detalles, esta tabla está diseñada para cumplir con los más altos estándares de calidad y rendimiento.

Uno de los tratamientos distintivos del PCB rígido flexible es su variedad de acabados de superficie que incluye ENIG (oro de inmersión de níquel sin electro), OSP (preservantes orgánicos de soldadura),Oro de inmersiónCada uno de estos tratamientos está diseñado para mejorar la longevidad, fiabilidad y solderabilidad de la tabla, asegurando que su producto tenga un rendimiento constante a lo largo del tiempo.La elección del acabado permite flexibilidad en la aplicación, siendo el ENIG particularmente útil por su excelente planitud superficial, el OSP por su naturaleza respetuosa con el medio ambiente, el Oro de inmersión por su conductividad superior, el estaño por su rentabilidad,y Plata por sus excelentes propiedades térmicas y eléctricas.

Las dimensiones precisas del PCB rígido flexible son de 41.55*131mm, meticulosamente diseñado para adaptarse a una amplia gama de dispositivos, manteniendo un factor de forma compacto.Este tamaño es especialmente adecuado para dispositivos electrónicos sofisticados donde el espacio es muy reducidoYa sea para productos electrónicos de consumo, dispositivos médicos o tecnología aeroespacial, el uso eficiente de cada milímetro es crucial.las dimensiones cuidadosamente calculadas aseguran un ajuste perfecto y un rendimiento óptimo.

Cuando se trata de componentes, el PCB rígido flexible está diseñado para soportar una variedad de componentes electrónicos, incluidos SMD (dispositivos de montaje superficial), BGA (Ball Grid Array), DIP (Dual In-line Package),y másEsta versatilidad permite montar una amplia gama de componentes en la placa de circuito, por lo que es una opción ideal para ensambles electrónicos complejos.El diseño de la placa también tiene en cuenta la evolución de los componentes electrónicos, garantizando la compatibilidad con las tecnologías actuales y futuras.

La precisión es de suma importancia en la fabricación de PCB, y nuestro PCB rígido flexible cuenta con una notable desviación de posición del agujero de ± 0,05 mm.Este nivel de precisión es fundamental cuando se trata de componentes electrónicos avanzadosEsta precisión garantiza que cada componente esté perfectamente alineado con el diseño de la placa,que permite una conexión eléctrica fiable y reduce el riesgo de defectos de fabricación.

El PCB rígido flexible no es solo una placa de circuito rígido plegable; es un testimonio de los avances en la tecnología de PCB.Su capacidad de doblarse y doblarse sin comprometer la integridad del circuito lo convierte en una solución ideal para aplicaciones dinámicas donde el movimiento y la flexibilidad son necesariosSe produce una solución que es a la vez mecánicamente estable y adaptable, capaz de soportar flexiones repetidas sin fallas.Esta característica abre nuevas posibilidades para diseños de productos innovadores que antes estaban limitados por la rigidez de los PCB tradicionales.

En esencia, el PCB rígido flexible es una solución de placa de circuito versátil y de alta calidad que encuentra su lugar en numerosas industrias de alta tecnología.,compatibilidad avanzada de componentes, alineación precisa de agujeros, y una variedad de tratamientos de superficie, este producto es realmente a la vanguardia de la tecnología de PCB.Está diseñado para aquellos que buscan la excelencia en sus productos electrónicos, proporcionando una base que permite funciones complejas de manera fiable y eficiente.

Características:

• Nombre del producto: PCB rígido flexible
• Capa máxima: 52L
• Dimensión: 41.55*131 mm
• Traza/espacio mínimo: 0,1 mm
• Capa de PCB: 1-28 capas
• Número de capas: 4 capas
• Placa de circuito rígido flexible
• Placa de circuito impreso plegable
• Placas de circuitos impresos rígidos y flexibles

Parámetros técnicos:

Aplicaciones:

La placa de circuito impreso flexible-rígido de 4 capas (PCB) es una solución de última generación que combina la flexibilidad de los circuitos flexibles tradicionales con la rigidez y robustez de los PCB estándar.Este tipo de tablero está específicamente diseñado para proporcionar una versatilidad y fiabilidad excepcionales en una variedad de aplicaciones y escenariosCon una desviación precisa de la posición del orificio de ± 0,05 mm y la capacidad de alcanzar hasta 52 capas, el PCB flexible rígido es adecuado para conjuntos electrónicos complejos y de alta densidad.

Una de las aplicaciones más significativas para la placa de circuito impreso flexible-rígido de 4 capas es en el campo del aeroespacial y la aviación.Estos entornos requieren electrónica que pueda soportar condiciones extremas manteniendo un alto rendimientoLa combinación de los materiales FR4, Polyimide y PET del PCB flexible-rígido asegura que puede soportar las tensiones del vuelo, incluyendo vibraciones, fluctuaciones de temperatura y movimiento constante,lo que lo convierte en una opción ideal para la instrumentación de la cabina de mando., sistemas a bordo y tecnología satelital.

En la industria médica, la fiabilidad y la precisión son primordiales. La placa de circuito impreso flexible-rígido se puede encontrar en dispositivos médicos como monitores de salud portátiles, sistemas de imagen avanzados,e incluso en instrumentos quirúrgicos donde la adaptabilidad de la placa de circuito rígido flexible a las limitaciones de forma y espacio es invaluableCon tratamientos superficiales como ENIG, OSP, Oro/Lacero/Plata de Inmersión, estas placas ofrecen una excelente conectividad y longevidad, cruciales para equipos médicos que salvan vidas.

La electrónica de consumo es otra esfera en la que brilla el PCB flexible-rígido.El PCB flexible rígido de 4 capas encaja perfectamente en los teléfonos inteligentes, tabletas y ordenadores portátiles, proporcionando el rendimiento eléctrico necesario al mismo tiempo que se ajusta a los diseños elegantes y ergonómicos que demandan los consumidores.La capacidad de plegamiento y flexibilidad del tablero permite diseños de productos innovadores que antes no eran posibles.

Los sectores industrial y automotriz también se benefician de la robustez y adaptabilidad de las placas de circuitos impresos flex-rígidos.Unidades de GPSLas aplicaciones industriales incluyen robótica, maquinaria de automatización y paneles de control.todos los cuales requieren la durabilidad y el alto número de capas que puede proporcionar el PCB flexible-rígido.

En resumen, la placa de circuito impreso flexible rígido de 4 capas es una solución versátil y confiable adecuada para una variedad de aplicaciones.y las opciones de tratamiento lo convierten en una excelente opción para cualquier escenario que requiera una placa de circuito rígido flexible que pueda soportar entornos exigentes mientras mantiene el máximo rendimiento.

Personalización:

Nuestra placa de circuito impreso flexible-rígido (PCB) ofrece personalización para satisfacer sus necesidades específicas de diseño.Nuestro PCB rígido flexible está diseñado para acomodar la flexión y el movimiento necesarios para su aplicación.

Disfrute de un mejor rendimiento eléctrico con nuestra sanforización local de alta densidad y tecnología de perforación de precisión,garantizar que su PCB flexible-rígido funcione con el más alto nivel de fiabilidad y funcionalidad.

Las dimensiones personalizadas están disponibles, y para este producto, ofrecemos un tamaño de 41.55*131mm, perfectamente adaptado a sus necesidades.

El número máximo de capas para nuestras placas alcanza hasta 52L, lo que permite diseños de circuitos complejos y multifuncionales.proporcionando un equilibrio entre el rendimiento y la rentabilidad.

Elige nuestros servicios de Flex Rigid PCB para un producto que ofrece calidad y personalización, asegurando el éxito de tu proyecto con una placa diseñada para tus especificaciones exactas.

Apoyo y servicios:

Nuestro producto de PCB rígido flexible está respaldado por un soporte técnico y servicios integrales para garantizar su éxito desde el diseño hasta la implementación.Nuestro equipo de ingenieros experimentados está disponible para ayudar con cualquier pregunta técnica o desafíos que pueda encontrarOfrecemos soporte de diseño para ayudar a optimizar su PCB Rigid Flex para el rendimiento y la fabricabilidad, así como asistencia para solucionar cualquier problema durante la integración del producto.

Además de nuestra asesoría técnica experta, ofrecemos un conjunto de servicios destinados a ofrecer el más alto nivel de rendimiento del producto.cumplimiento de las normas de la industriaTambién ofrecemos opciones de personalización para satisfacer sus requisitos específicos de aplicación.asegurando que su solución de PCB rígido flexible se adapte perfectamente a sus necesidades.

Para apoyar aún más su proyecto, proporcionamos documentación y recursos que cubren las mejores prácticas, procedimientos de instalación,y consejos de mantenimiento para extender la vida útil y la fiabilidad de su PCB rígido flexibleCon nuestro apoyo técnico y servicios dedicados, puede implementar con confianza nuestros PCB rígidos flexibles en sus aplicaciones más críticas.
