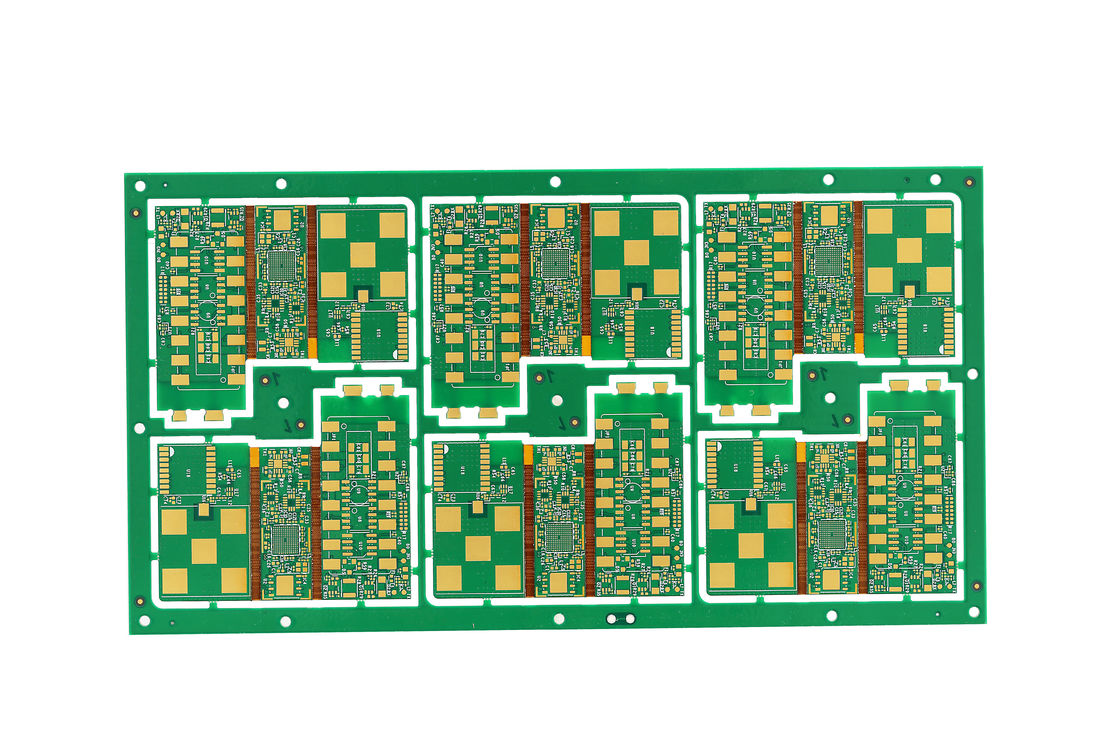

4 capas de PCB rígido y flexible ensamblaje Enig tratamiento 1-28capas

Descripción del producto:

El PCB rígido flexible, también conocido como placa de circuito impreso flexible-rígido, representa una notable fusión de robustez y flexibilidad, diseñada para satisfacer las exigentes demandas de la electrónica moderna.Esta placa de circuitos híbridos combina los mejores atributos de las placas de circuitos impresos rígidos y los circuitos flexibles para ofrecer un nivel incomparable de versatilidad y fiabilidadCon la capacidad de doblarse y retorcerse sin comprometer la integridad de las conexiones eléctricas,Esta placa de circuito impreso es una solución ideal para aplicaciones dinámicas donde el espacio es un premio y las configuraciones tridimensionales complejas son necesarias.

Una de las especificaciones más críticas de cualquier PCB es la precisión de las ubicaciones de los agujeros, y nuestro PCB Rigid Flex cuenta con una desviación impresionante de la posición del agujero de ± 0,05 mm.Este nivel de precisión garantiza que los componentes encajen perfectamenteLa precisión en la fabricación se extiende a las dimensiones generales del tablero, que mide 41,55*131 mm,que lo hace adecuado para una amplia gama de aplicaciones, desde dispositivos médicos hasta instrumentos aeroespaciales.

Los materiales utilizados en la construcción del PCB rígido flexible se seleccionan cuidadosamente para proporcionar el mejor rendimiento y durabilidad.El FR4 es un material compuesto ampliamente respetado, conocido por su excelente resistencia a las llamasLa poliimida se utiliza para las capas flexibles de la placa debido a su destacada estabilidad térmica, resistencia química y flexibilidad.AdemásEl PET, conocido por su buen equilibrio de propiedades mecánicas y eléctricas, también se utiliza para mejorar el rendimiento de la placa.Estos materiales crean una placa de circuito impreso flexible-rígida que no sólo es flexible sino también duradera y capaz de operar en entornos difíciles..

En términos de capas, el PCB Rigid Flex es realmente notable, soportando configuraciones de hasta 52L (Max Layer).Este extraordinario número de capas permite la integración de múltiples circuitos en una sola, un paquete compacto, que es esencial para aplicaciones electrónicas de alta densidad, ya sea para equipos avanzados de comunicación, sistemas de control sofisticados o tecnología médica de vanguardia,la capacidad de acomodar un número tan alto de capas hace que este PCB sea una opción para diseñadores e ingenieros.

El tratamiento de la superficie es otro aspecto en el que destaca nuestra placa de circuito impreso flexible-rígido.OSP (preservantes orgánicos de soldadura)Cada uno de estos tratamientos se aplica para garantizar la mejor superficie posible para la soldadura, la longevidad y la protección contra la oxidación.El ENIG ofrece una excelente planitud superficial y una larga vida útilLa OSP es una opción rentable y respetuosa con el medio ambiente que proporciona una superficie plana y es adecuada para soldadura sin plomo.y Silver todos ofrecen sus ventajas únicas, desde una conductividad excelente hasta una solderabilidad superior.

En conclusión, el PCB rígido flexible es una solución sofisticada y de alto rendimiento que cierra la brecha entre los PCB rígidos tradicionales y los circuitos flexibles.alto número de capas, y los tratamientos de superficie versátiles lo convierten en una poderosa opción para una multitud de aplicaciones.Si usted está buscando empujar los límites del diseño electrónico o buscando una placa de circuito confiable y espacio eficiente, esta placa de circuito impreso flexible está diseñada para ir más allá de las expectativas de los proyectos más exigentes.

Características:

• Nombre del producto: PCB rígido flexible
• Radius de curvatura: 0,5 a 10 mm
• Desviación de la posición del orificio: ±0,05 mm
• Flexibilidad: 1-8 veces
• Capa de PCB: 1-28 capas
• Capa máxima: 52L
• Tipo: Placa de circuitos impresos rígida flexible
• Diseño: Placa de circuito impreso flexible y rígida
• Estructura: tablero de cableado impreso rígido y flexible

Parámetros técnicos:

Aplicaciones:

El PCB Rigid Flex, una construcción híbrida de placas de circuito impreso rígidas flexibles, ofrece una solución única a los complejos desafíos electrónicos.Este producto está diseñado específicamente para aplicaciones que requieren la combinación perfecta de flexibilidad y rigidez.La utilización de materiales de alta calidad como el FR4, la poliamida y el PET garantiza durabilidad y fiabilidad a largo plazo.Mientras que el acabado de superficie con HASL LF proporciona una excelente solderabilidad y protección ambiental.

Una de las aplicaciones principales de esta placa de circuito impreso rígida flexible es en tecnología portátil.La flexibilidad permite diseños ergonómicos que pueden ajustarse a varias formas y contornos de dispositivos portátilesAdemás,el perfil delgado y la naturaleza ligera de la tabla la convierten en una opción ideal para espacios compactos y dispositivos que requieren un enfoque de diseño minimalista sin comprometer la funcionalidad.

Los dispositivos médicos también se benefician enormemente del uso de placas de circuito impreso rígidas y flexibles.La capacidad de crear estructuras tridimensionales complejas hace que sea adecuado para instrumentos médicos complejos donde la fiabilidad y precisión son primordialesLas opciones de tratamiento de la placa, incluidas ENIG, OSP, Oro/Estaño/Plata de inmersión, aseguran una excelente conductividad y resistencia a la oxidación, que son atributos esenciales en entornos médicos.

En la industria aeroespacial,la placa de circuito rígido flexible encuentra su propósito en la producción de productos electrónicos sofisticados que necesitan soportar condiciones extremas manteniendo un alto nivel de precisiónLas opciones de perforación de perfiles de la placa, como Routing, V-CUT y Beveling, permiten una integración perfecta en varios componentes aeroespaciales.ofrecer un rendimiento mejorado y reducir el riesgo de tensión mecánica.

Además, el sector de la defensa utiliza la robustez de la placa de circuito impreso rígida flexible para dispositivos de comunicación y sistemas de control avanzados.La combinación de áreas flexibles y rígidas dentro de una sola placa de circuito proporciona la resistencia y adaptabilidad necesarias necesarias en el campo, donde se espera que el equipo soporte condiciones resistentes sin fallas.

Los fabricantes de electrónica de consumo también incorporan estas placas en dispositivos como teléfonos inteligentes, cámaras y otros aparatos portátiles.La naturaleza compacta y versátil del PCB rígido flexible permite posibilidades de diseño innovador, lo que permite perfiles más delgados y funcionalidades más complejas empaquetadas en factores de forma más pequeños.

En resumen, el producto de PCB rígido flexible con sus atributos sustanciales es un componente por excelencia para aplicaciones que exigen una alta fiabilidad, precisión y flexibilidad de diseño,lo que lo convierte en un activo valioso en una multitud de industrias de alta tecnología.

Personalización:

Nuestro producto de PCB rígido flexible ofrece servicios de personalización de productos completos para satisfacer sus necesidades específicas.Nuestros servicios de montaje de PCB proporcionan versatilidad para incluso los diseños más complejosSi usted necesita una placa de 4 capas o más, podemos acomodar sus requisitos.

Nuestra tecnología de placa de circuito impreso flexible asegura que usted puede tener la flexibilidad donde lo necesite, manteniendo la estabilidad de una placa de cableado impresa rígida.Con una huella mínima y un espacio de 0.1mm, garantizamos una interconectividad de alta densidad para la funcionalidad de su dispositivo.

La dimensión estándar de nuestro Flex Rigid PCB es de 41.55*131mm, lo que proporciona un amplio espacio para una variedad de componentes y diseños de circuitos complejos, mientras que aún puede caber en su dispositivo compacto.Los tamaños personalizados también están disponibles bajo petición para satisfacer sus limitaciones de diseño específicas.

Elija nuestros servicios de PCB rígido flexible para una solución de placa de cableado impresa rígida flexible que combine fiabilidad con las capacidades dinámicas de un circuito flexible.Póngase en contacto con nosotros hoy para empezar en su proyecto de PCB personalizado.

Apoyo y servicios:

Los PCB rígidos flexibles son placas de circuito avanzadas que combinan lo mejor de las placas rígidas y los circuitos flexibles.Nuestro soporte técnico de productos y servicios para PCB rígidos flexibles proporcionan asistencia integral para garantizar la más alta calidad y rendimiento de sus necesidades de circuitosOfrecemos consultas de diseño para ayudarle a optimizar su diseño para la eficiencia y fiabilidad de la fabricación.Nuestro equipo de ingenieros está disponible para ayudarle con cualquier pregunta relacionada con la selección de materiales, opciones de acumulación y requisitos de rendimiento eléctrico.

También proporcionamos documentación detallada para las instrucciones de montaje y manejo, asegurando que su equipo pueda gestionar y ensamblar adecuadamente los PCB rígidos flexibles sin comprometer su integridad.Nuestros servicios de prueba incluyen pruebas eléctricas para garantizar que cada PCB cumpla con los estrictos estándares de calidad antes de ser enviadoUtilizamos técnicas de inspección avanzadas, incluyendo la inspección óptica automatizada (AOI), la inspección de rayos X y las pruebas de sonda voladora, para detectar cualquier problema potencial al principio del proceso de producción.

Para cualquier solución de problemas o problemas técnicos que puedan surgir, nuestro equipo de soporte dedicado está preparado para proporcionar soluciones rápidas.delaminadoNuestro objetivo es ayudarles a mitigar estos problemas y extender la vida útil de sus PCB rígidos flexibles.

En caso de actualizaciones o revisiones del producto, garantizamos un soporte de transición sin problemas, ayudándole a adaptarse a las nuevas versiones con el mínimo de interrupciones.Nuestro compromiso con la satisfacción del cliente significa que constantemente nos esforzamos por proporcionarle los recursos y la experiencia que necesita para tener éxito con la tecnología de PCB rígido flexible.
