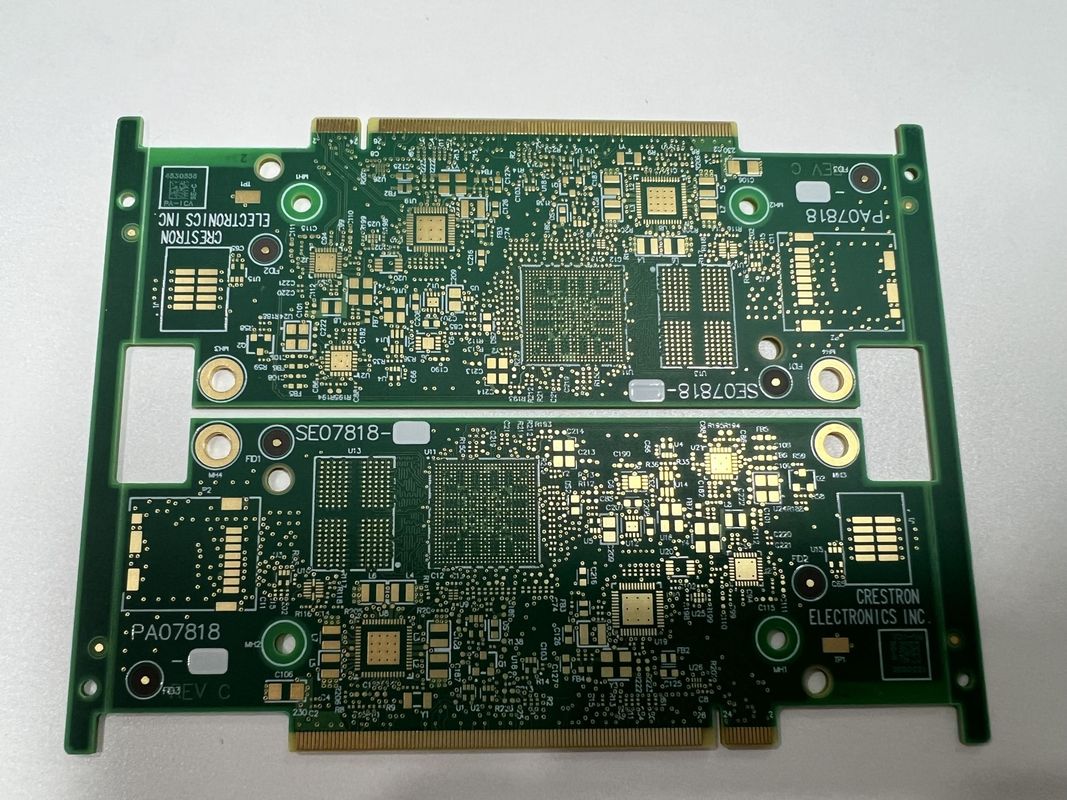

8mil-126mil espesor PCB de alta densidad HDI placa de circuito 4-20 capas

Descripción del producto:

La placa de circuito impreso (PCB) de interconexión de alta densidad (HDI) es la cúspide de la tecnología de PCB moderna, que encarna los últimos avances en la fabricación de placas de circuito. Esta placa modelo de alta densidad está diseñada para satisfacer las rigurosas demandas de los complejos dispositivos electrónicos actuales, que requieren factores de forma en miniatura sin comprometer el rendimiento o la conectividad. Las placas de PCB HDI se caracterizan por su cableado más denso, vías más pequeñas y mayor densidad de almohadillas de conexión que las PCB tradicionales, lo que las convierte en la opción ideal para la electrónica de alto rendimiento.

Con un recuento de capas de placa que varía de 6 a 32 capas, la placa de PCB HDI ofrece una flexibilidad tremenda y es capaz de acomodar los intrincados diseños de circuitos inherentes a las configuraciones multicapa. Esta versatilidad la hace adecuada para una amplia gama de aplicaciones, desde electrónica de consumo sofisticada hasta dispositivos médicos críticos y sistemas de misión crítica. El recuento de capas se corresponde directamente con la complejidad y la funcionalidad que se pueden lograr, lo que permite a los ingenieros diseñar circuitos altamente avanzados que aprovechan la estructura multicapa de la placa.

Además, la placa de PCB HDI viene en una variedad de espesores, comenzando desde un delgado 0,2 mm (8 mil) y llegando hasta un robusto 6,00 mm (126 mil). Este rango garantiza que el producto se pueda adaptar a requisitos específicos, ya sea que se trate de un perfil delgado para dispositivos portátiles y livianos o de una placa más gruesa para mayor durabilidad y soporte mejorado para componentes más pesados. El grosor de la placa juega un papel crucial en la estabilidad mecánica general del producto final, así como en sus capacidades de gestión térmica.

La excepcional relación de aspecto de 10:1 es un testimonio de la ingeniería de precisión de la PCB de alta densidad. Esta relación es indicativa de la capacidad de la placa para presentar vías (agujeros) muy pequeñas con gran profundidad, una característica esencial para las placas multicapa. Una relación de aspecto tan alta es difícil de lograr y mantener, pero es crucial para la miniaturización de los componentes electrónicos, lo que permite empaquetar más funcionalidad en un espacio más pequeño.

Las pruebas son un componente crítico en la fabricación de cualquier PCB, y la placa de PCB HDI no es una excepción. Para garantizar la máxima calidad y fiabilidad, cada placa se somete a un 100% de pruebas electrónicas. Estas pruebas eléctricas completas confirman la integridad de la placa, verificando que todas las conexiones sean correctas y que no haya cortocircuitos ni circuitos abiertos. Además, se utiliza la inspección por rayos X para examinar las características internas de la placa, asegurando que las capas, las vías y los componentes ocultos estén correctamente posicionados y libres de defectos. Estos rigurosos protocolos de prueba están implementados para garantizar que cada PCB de alta densidad cumpla con los altos estándares esperados por los clientes en campos exigentes.

Para aquellos que necesitan una placa modelo de alta densidad que combine un alto recuento de capas, espesor variable, estrictos estándares de prueba y una impresionante relación de aspecto, la placa de PCB HDI es una opción inigualable. Encapsula la vanguardia del diseño y la fabricación de PCB, ofreciendo una densidad y conectividad sin precedentes para aplicaciones electrónicas sofisticadas. Con su construcción robusta, pruebas meticulosas y versatilidad, la placa de PCB HDI se erige como un producto de primer nivel para cualquier industria que requiera placas de circuito de alto rendimiento y alta fiabilidad.

Características:

• Nombre del producto: Placa de PCB HDI
• Pruebas: 100% E-Testing, Rayos X
• Material base: FR4 IT180
• Tamaño mínimo de orificio: 0,15 mm
• Control de impedancia: Sí
• Relación de aspecto: 10:1
• PCB de alta densidad
• Placa de PCB de alta velocidad
• PCB de interconexión de alta densidad

Parámetros técnicos:

Aplicaciones:

Las placas HDI 4L 1+N+1, con su versátil recuento de capas que varía de 4 a 20 capas y opciones de grosor de placa que se extienden de 0,2 mm a un robusto 6,00 mm, son una encarnación de la fabricación de PCB HDI de vanguardia. Utilizando FR4 IT180 como material base, estas placas de PCB de alta velocidad están diseñadas para cumplir con los estrictos estándares de la electrónica moderna, con un ancho y espaciado de pista mínimos de 3/3 mil, lo que les permite soportar la colocación de componentes de alta densidad que requieren los dispositivos electrónicos contemporáneos.

Las placas de PCB de alta velocidad como la HDI 4L 1+N+1 son cruciales en aplicaciones donde el rendimiento y el espacio son primordiales. Los teléfonos inteligentes, las tabletas y las computadoras portátiles son ejemplos quintesenciales de dispositivos que se benefician de la miniaturización y el rendimiento eléctrico mejorado que ofrece la fabricación de PCB HDI. La naturaleza compacta y multicapa de estas placas permite empaquetar más funcionalidad en los factores de forma delgados que exigen los consumidores. Ya sea para potencia de procesamiento, capacidad de memoria o sensores integrados, estas PCB HDI están a la altura.

En el ámbito de la tecnología portátil, la PCB de alta velocidad es igualmente vital. Dispositivos como relojes inteligentes, rastreadores de actividad física y sistemas de monitorización médica dependen de las interconexiones compactas y de alta densidad que proporcionan las placas HDI 4L 1+N+1. La pequeña pista y el espacio, combinados con la capacidad de integrar múltiples capas, hacen que estas PCB sean ideales para la electrónica sofisticada y miniaturizada que se encuentra en los dispositivos portátiles.

Además, en el campo de la electrónica industrial, donde la fiabilidad y la precisión son innegociables, las placas HDI 4L 1+N+1 brillan. Se utilizan en complejos sistemas de control industrial, tecnología de automatización y robótica. La robustez que ofrece el material FR4 IT180 garantiza la estabilidad y durabilidad, incluso en entornos industriales hostiles donde las PCB de alta velocidad están expuestas a temperaturas extremas, vibraciones y otras condiciones desafiantes.

Los sectores aeroespacial y de defensa también aprovechan las ventajas de las PCB de interconexión de alta densidad. Los dispositivos de comunicación de grado industrial, la aviónica y la tecnología satelital requieren la fiabilidad y las capacidades de transmisión de señales de alta velocidad que proporcionan estas placas HDI. La combinación de un alto recuento de capas y capacidades de pista fina permite diseños de circuitos sofisticados que pueden operar eficazmente en los escenarios exigentes que enfrentan los equipos aeroespaciales y de defensa.

Por último, en la industria automotriz, la evolución continua hacia vehículos más inteligentes y conectados requiere la integración de PCB HDI. Los sistemas avanzados de asistencia al conductor (ADAS), los sistemas de infoentretenimiento y las computadoras a bordo se benefician de las características de ahorro de espacio y alto rendimiento de las placas HDI 4L 1+N+1. La capacidad de soportar las fluctuaciones de temperatura y las vibraciones del entorno automotriz, al tiempo que se mantiene la integridad de la señal de alta velocidad, hace que estas PCB sean indispensables en los vehículos modernos.

En conclusión, las placas HDI 4L 1+N+1 están a la vanguardia de la fabricación de PCB HDI, ofreciendo una versatilidad y un rendimiento sin precedentes para una amplia gama de aplicaciones de PCB de alta velocidad en diversas industrias exigentes.

Personalización:

Nuestra placa de PCB HDI se adapta para satisfacer los intrincados requisitos de componentes electrónicos sofisticados como el convertidor HD SDI. Con un diseño de PCB de alta densidad, nuestro producto garantiza que sus aplicaciones de placa de PCB de alta velocidad estén respaldadas por especificaciones de primer nivel. Nuestros servicios de personalización incluyen:

Pista mínima: Las capacidades de grabado de precisión permiten una pista y un espacio mínimos de 3/3 mil, lo que permite los diseños compactos necesarios para las PCB de alta densidad.

Material base: Utilizamos material base FR4 IT180 de alta calidad para garantizar la durabilidad y la consistencia del rendimiento de su placa de PCB HDI, lo que la hace ideal para aplicaciones de placa de PCB de alta velocidad.

Relación de aspecto: Nuestra placa de PCB HDI cuenta con una impresionante relación de aspecto de 10:1, que es un testimonio de nuestros avanzados procesos de fabricación y es crucial para las aplicaciones de convertidor HD SDI.

Control de impedancia: Sí, el control de impedancia se gestiona meticulosamente para garantizar la integridad de la señal, lo cual es especialmente vital en los diseños de placas de PCB de alta velocidad y convertidores HD SDI.

Tamaño mínimo de orificio: Nuestra tecnología de PCB de alta densidad permite un tamaño mínimo de orificio perforado de 0,15 mm, lo que proporciona la precisión requerida para los componentes miniaturizados utilizados en ensamblajes electrónicos de vanguardia.

Soporte y servicios:

Nuestra placa de PCB HDI viene con un completo soporte técnico de producto y servicios diseñados para garantizar que su experiencia con nuestro producto sea fluida y satisfactoria. Nuestro soporte incluye acceso a una detallada base de conocimientos en línea, guías de solución de problemas y documentación técnica para ayudar con cualquier pregunta o problema que pueda surgir durante el uso de nuestra placa de PCB HDI.

Proporcionamos una variedad de servicios para respaldar nuestra placa de PCB HDI, que incluyen, entre otros:

• Asistencia para consultas técnicas: Nuestro equipo de expertos está disponible para ayudar a aclarar cualquier consulta técnica que pueda tener sobre las especificaciones, capacidades o integración de nuestra placa de PCB HDI en sus proyectos.
• Actualizaciones de firmware: Ofrecemos actualizaciones de firmware periódicas para mejorar la funcionalidad de su placa de PCB HDI y para abordar cualquier error o vulnerabilidad de seguridad.
• Consultoría de hardware: Si encuentra algún problema relacionado con el hardware, nuestro equipo de soporte puede guiarlo a través de procedimientos de diagnóstico para identificar y resolver el problema.
• Servicios de reparación: En caso de que su placa de PCB HDI requiera reparación, proporcionamos un proceso simplificado para garantizar que su producto se repare y se le devuelva de manera oportuna.
• Capacitación del producto: Ofrecemos materiales y sesiones de capacitación para ayudarlo a usted y a su equipo a aprovechar al máximo la placa de PCB HDI.

Nuestro objetivo es brindar un soporte y servicios excepcionales para mejorar su experiencia con nuestra placa de PCB HDI. Si necesita ayuda, nuestro equipo de soporte dedicado se compromete a brindarle la orientación y las soluciones que necesita para mantener sus operaciones funcionando sin problemas.
