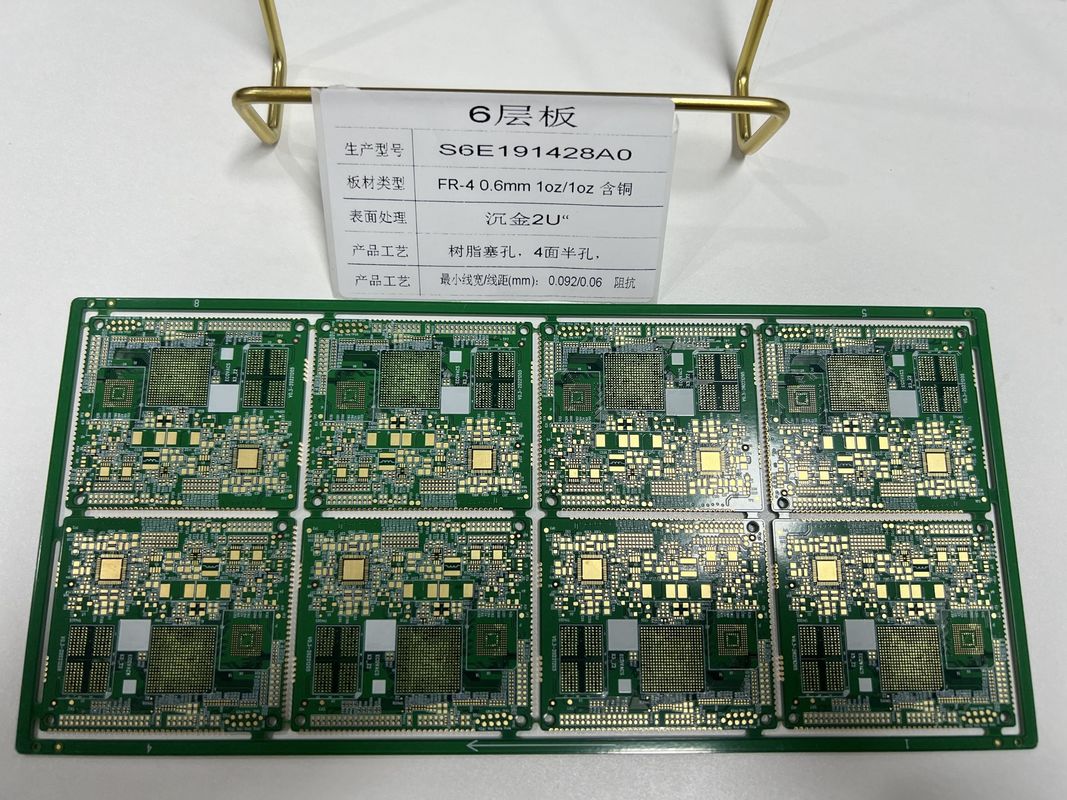

6 capas de la lámpara de conexión HDI Pcb rígido flexible medio agujero 3/3Mil Control de la impedancia

Descripción del producto:

La placa HDI PCB representa el pináculo de la innovación moderna en el campo de la tecnología de interconectores de alta densidad (HDI).Esta placa es un componente crítico para sistemas donde el espacio y el rendimiento son primarios.Es especialmente adecuado para aplicaciones como los convertidores HD SDI y otros equipos de procesamiento de señales digitales de alta frecuencia donde la precisión y la fiabilidad no son negociables.

Una de las características más destacadas de esta placa de PCB HDI es la tecnología Half Hole de solicitud especial, que permite el revestimiento de bordes para una mejor conectividad y resistencia en la estructura de la PCB.Esta técnica avanzada es esencial para apoyar la.25mm Ball Grid Array (BGA), que se utiliza comúnmente en portadores de chips de alta densidad. La característica BGA de 0.25mm asegura que incluso los componentes más pequeños puedan ser acomodados,Proporcionar una solución compacta sin comprometer el rendimiento eléctrico, un aspecto crucial para las placas de circuitos impresos HDI.

El control de impedancia mejora aún más el rendimiento de la placa, lo que es un testimonio de la ingeniería de precisión detrás de este producto.El control de la impedancia es fundamental para mantener la integridad de la señal, especialmente en PCB de alta densidad donde la naturaleza compacta de los circuitos puede conducir a una potencial interferencia cruzada y degradación de la señal.Esta característica asegura que el tablero funciona de manera constante a altas frecuencias, por lo que es una opción ideal para las aplicaciones digitales y de RF más exigentes.

La elección de FR4 IT180 como materia prima para la placa de PCB HDI es otro aspecto clave de su diseño.FR4 IT180 es un laminado de alta calidad conocido por su excelente resistencia térmica y resistencia mecánica, que es vital para mantener la integridad de la placa bajo las tensiones térmicas del funcionamiento de alta velocidad.Contribuir aún más al rendimiento general y a la durabilidad del tablero.

Una especificación técnica notable de este PCB de alta densidad es su relación de aspecto de 10:1Esto significa que la tabla puede acomodar a través de agujeros diez veces más profundos que su diámetro, lo que permite más capas y complejidad en una huella más pequeña.Tal relación de aspecto es un logro significativo, demostrando la idoneidad de la placa para aplicaciones de alto número de capas, manteniendo al mismo tiempo la precisión requerida para los componentes de tono fino.

En general, la placa de PCB HDI es una solución de vanguardia para aplicaciones que requieren tecnología de interconexión de alta densidad.y el control de impedancia precisoEl robusto material FR4 IT180 garantiza que la placa pueda soportar los rigores de los entornos de alto rendimiento.Ya sea para un convertidor HD SDI u otras aplicaciones críticas, este PCB de alta densidad está diseñado para ofrecer fiabilidad, eficiencia y rendimiento sin precedentes en los diseños electrónicos más desafiantes.

Características:

• Nombre del producto: HDI PCB Board
• Tamaño mínimo del agujero: 0,15 mm
• Capa de tablero: 6-32L
• Tamaño del agujero: 0.1 mm de perforación láser
• Nombre del PCB: 4L 1+N+1 HDI Boards
• Min Trace: 3/3 Mil
• Diseñados para aplicaciones de PCB de alta velocidad
• Compatible con sistemas de conversión SDI HD
• Tecnología de placas de PCB de alta densidad de interconexión (HDI)

Parámetros técnicos:

Aplicaciones:

La placa de PCB de alta densidad (HDI), con su impresionante tamaño mínimo de agujero de 0,15 mm, está diseñada para aplicaciones donde la optimización del espacio y los requisitos de características finas son primordiales.La tecnología HDI permite más funciones por unidad de superficie, lo que convierte a la placa HDI PCB en una opción ideal para aplicaciones de alta densidad. Esta placa está meticulosamente fabricada con materia prima FR4 IT180 de alta calidad, lo que garantiza durabilidad y rendimiento constante,con un rango de espesor que puede acomodar diseños de 0.2mm a 6.00mm (8mil-126mil), que atiende a una variedad de necesidades de productos.

Los PCB HDI se utilizan comúnmente en dispositivos electrónicos compactos donde la integración de señales de alta velocidad es crucial.Las tabletasEl uso de la tecnología HDI en estos dispositivos permite una transmisión de señal más rápida.mejor integridad de la señal, y un mejor rendimiento eléctrico, todo ello manteniendo un pequeño factor de forma.

Además, el aspecto de la placa de PCB de alta velocidad de la tecnología HDI es particularmente beneficioso en escenarios que requieren un control preciso de la impedancia.como los sistemas informáticos avanzadosEl control preciso de la impedancia ofrecido por los PCB HDI asegura que la degradación de la señal se minimice,incluso en las circunstancias más exigentes, lo que lo convierte en una opción confiable para las industrias que no pueden permitirse problemas de integridad de la señal.

Otro escenario de aplicación para la placa de PCB HDI es en dispositivos médicos.con sus capacidades de alta densidad, permite la creación de circuitos complejos y altamente confiables necesarios en equipos médicos críticos como dispositivos de imagen, monitores compactos y maquinaria de diagnóstico portátil.

En los sectores aeroespacial y de defensa, donde los equipos deben soportar condiciones extremas manteniendo la funcionalidad,la robustez de la materia prima FR4 IT180 utilizada en estos PCB HDI es de suma importanciaLa combinación de alta densidad, fiabilidad y capacidad para funcionar bajo estrés ambiental severo hace de estas placas un componente indispensable en dispositivos de comunicación de grado militar.Aviónica, y instrumentos de exploración espacial.

Por último, la industria automotriz, con su creciente dependencia de los sistemas electrónicos para la seguridad, el rendimiento y la comodidad, es un usuario significativo de PCB HDI.Los PCB de alta densidad son esenciales en este sector por sus beneficios de ahorro de espacio y su capacidad para albergar una multitud de funciones en un área confinada, que es crucial para los sistemas electrónicos de los vehículos modernos que combinan las funciones de navegación, entretenimiento y asistencia al conductor en una única interfaz fácil de usar.

Personalización:

Nuestros servicios de fabricación de PCB de alta densidad (HDI PCB) ofrecen una amplia personalización para su producto HDI PCB Board.6 a 32 capas, podemos acomodar diseños complejos de múltiples capas.Control de la impedanciapara la integridad de la señal, esencial para aplicaciones de alta velocidad como los PCB DDR4.

También atendemos aSolicitudes especialesEs como...Medio agujeroPerforación y soporte para0.25mm Ball Grid Array (BGA por sus siglas en inglés)En la actualidad, el sector de la fabricación de envases de componentes avanzados es el más importante.Requisitos especialescomo por ejemploEnchufe de la lámparaintegraciones según sus necesidades de diseño.

El espesor de su HDI PCB Board puede ser adaptado dentro del rango de0.4-3.2 mm, proporcionando la flexibilidad para equilibrar la rigidez de la tabla y las limitaciones de espacio para su aplicación específica.Confíe en nosotros para sus necesidades de fabricación de PCB HDI para garantizar que su producto cumpla con los más altos estándares de calidad y rendimiento.

Apoyo y servicios:

Nuestro producto HDI PCB Board viene con soporte técnico y servicios completos diseñados para garantizar el más alto nivel de rendimiento, fiabilidad y satisfacción del cliente.Nuestro apoyo incluye el acceso a un conjunto de recursos para la resolución de problemas, orientación técnica y optimización de productos.

Apoyo técnico:

• Base de conocimientos en línea: Acceda a una amplia gama de documentación, incluidas preguntas frecuentes, artículos técnicos y mejores prácticas para ayudarlo a comprender y maximizar el uso de su placa de PCB HDI.
• Documentación del producto: Se dispone de manuales de usuario, especificaciones y guías de mantenimiento detallados para proporcionarle toda la información necesaria para operar su producto de manera efectiva.
• Actualizaciones de firmware: Manténgase al día con las últimas versiones de firmware para asegurarse de que su placa de PCB HDI tenga las características y mejoras más recientes.

Servicios:

• Servicios de diagnóstico: Nuestro equipo puede realizar diagnósticos remotos para identificar y resolver problemas, asegurando un tiempo de inactividad mínimo para sus operaciones.
• Servicios de reparación: en caso de mal funcionamiento, ofrecemos servicios de reparación para restaurar su placa de PCB HDI a una condición de trabajo óptima.
• Consulta profesional: Nuestros expertos están disponibles para la consulta para ayudar a integrar la placa HDI PCB en sus aplicaciones específicas y para optimizar su rendimiento.

Nuestro objetivo es asegurar que su HDI PCB Board funcione de manera eficiente y efectiva,apoyar el éxito de sus proyectos y solicitudes.
