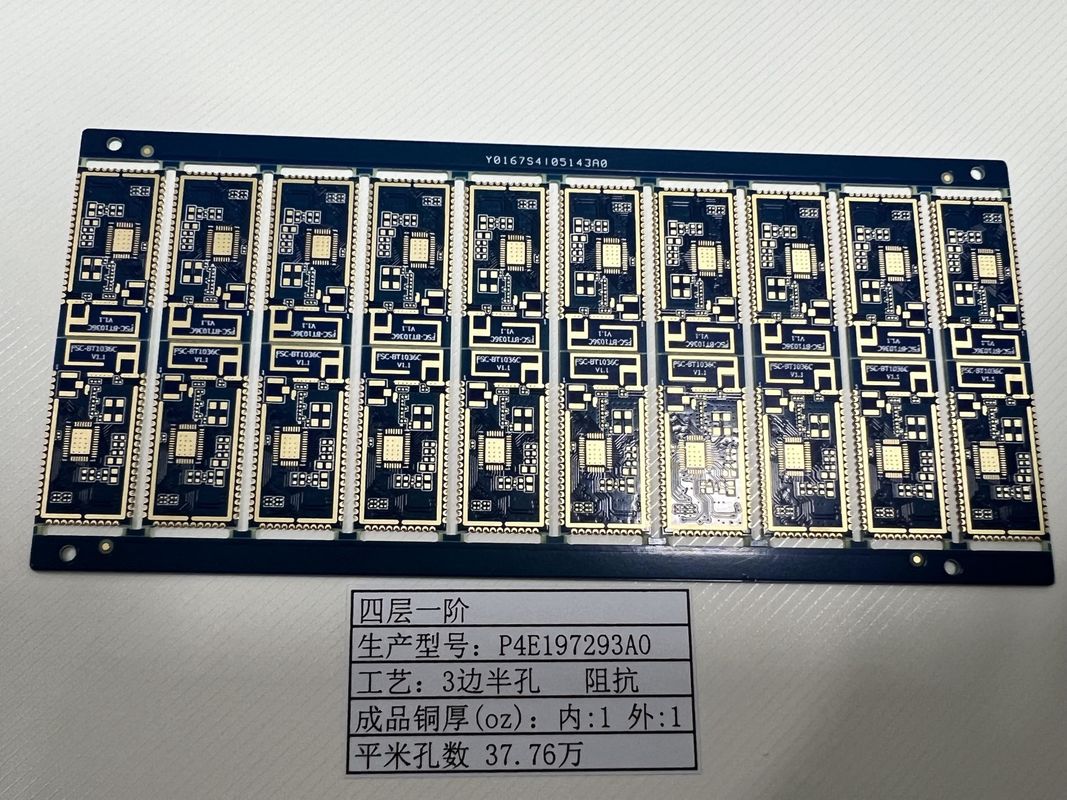

Fr4 It180 HDI placa de PCB 4-20 capas 0.1Mm Min Tamaño del agujero ISOLA 370HR

Fr4 It180 HDI placa de PCB 4-20 capas 0.1Mm Min Tamaño del agujero ISOLA 370HR

ISOLA 370HR Placa de PCB HDI

ISOLA 370HR placa de circuito HDI

0.1Mm placa de PCB HDI con agujero

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre del PCB:
4L 1+N+1 Placas HDI
Tamaño mínimo del agujero:
0.15 mm
tamaño del agujero:
0Perforación láser de.1 mm
Materia prima:
FR4 IT180
Proporción de aspecto:
10:1
Número de capas:
4 a 20 capas
espesor del tablero:
0.2mm-6.00 milímetro (8mil-126mil)
Pruebas:
100% Pruebas electrónicas, rayos X
Resaltar:

ISOLA 370HR Placa de PCB HDI

,

ISOLA 370HR placa de circuito HDI

,

0.1Mm placa de PCB HDI con agujero

Condiciones de pago y envío
Descripción del producto

Relación de aspecto FR4 It180 Hdi Pcb Board 4-20 Capas 0.1Mm Tamaño Mínimo de Agujero Agujero medio ISOLA 370HR

Descripción del producto:

La placa PCB HDI es una solución de vanguardia, diseñada para aplicaciones que exigen tecnología de interconexión de alta densidad. Como componente integral de la electrónica moderna, esta placa de 6 capas (6L) está diseñada para cumplir y superar los complejos requisitos de los sistemas de PCB de alta velocidad. Las PCB HDI, o Placas de Circuito Impreso de Interconexión de Alta Densidad, son reconocidas por su rendimiento y fiabilidad mejorados, que son esenciales en el panorama tecnológico actual de ritmo rápido.

Una de las características destacadas de nuestra placa PCB HDI es la precisión con la que se fabrica. La placa cuenta con Control de Impedancia, un atributo crítico para diseños de PCB de alta velocidad. El control de impedancia es una medida de la oposición que un circuito presenta al paso de una corriente cuando se aplica un voltaje. En la circuitería de alta velocidad, controlar la impedancia es vital para mantener la integridad de la señal, reducir el ruido y garantizar el rendimiento general del dispositivo electrónico. Nuestros avanzados procesos de fabricación garantizan que la impedancia se mantenga según especificaciones exactas, garantizando así el funcionamiento eficiente de la PCB HDI.

Cuando se trata de la creación de microvías y la colocación de componentes, nuestra placa PCB HDI demuestra capacidades excepcionales, presentando un tamaño de agujero de taladro láser de 0.1 mm. Esto permite la perforación de alta precisión de microvías, que son integrales para lograr las interconexiones de alta densidad que dan nombre a estas placas. Estas vías más pequeñas permiten la creación de ensamblajes electrónicos más compactos pero más potentes. También permiten incorporar más capas en el diseño, lo que es un beneficio significativo del uso de una PCB HDI.

A medida que la tecnología avanza, aumenta la demanda de componentes más pequeños y eficientes. En respuesta a esto, nuestra placa PCB HDI incluye una característica de Solicitud Especial de Agujero Medio y tecnología BGA (Ball Grid Array) de 0.25 mm. La técnica de agujero medio se utiliza para el montaje de bordes de PCB para crear configuraciones tipo módulo, mientras que el BGA de 0.25 mm proporciona una conectividad superior en un espacio significativamente reducido. Esto es particularmente importante para aplicaciones que requieren un gran número de E/S en un factor de forma pequeño, como en dispositivos móviles y hardware de computación de alta velocidad.

La versatilidad de nuestra placa PCB HDI se ve aún más mejorada por su rango de grosor variable de 0.4-3.2 mm. Este rango permite flexibilidad en el diseño y la aplicación de la placa, haciéndola adecuada para una multitud de dispositivos electrónicos diferentes. Ya sea que la aplicación final requiera una placa delgada y flexible para dispositivos portátiles o una placa más robusta para aplicaciones industriales, nuestra PCB HDI se puede personalizar para adaptarse a las necesidades específicas del proyecto.

En resumen, la placa PCB HDI es una opción excepcional para cualquier aplicación que requiera una PCB de alta velocidad con características avanzadas. Combina 6 capas de tecnología de interconexión de alta densidad con un control de impedancia preciso y la capacidad de incorporar una diversa gama de componentes a través de características como agujeros de taladro láser de 0.1 mm y BGA de 0.25 mm. La inclusión de capacidades de agujero medio y un amplio rango de grosor establecen aún más su superioridad en el mercado de PCB HDI. Con esta placa, los diseñadores e ingenieros pueden superar con confianza los límites de lo que es posible en el diseño electrónico, con la tranquilidad de saber que están trabajando con un producto que encarna la cúspide de la tecnología moderna de PCB.



Características:

  • Nombre del producto: Placa PCB HDI
  • Relación de aspecto: 10:1
  • Nombre de la PCB: Placas HDI 4L 1+N+1
  • Grosor: 0.4-3.2 mm
  • Pruebas: 100% Pruebas Electrónicas, Rayos X
  • Capa de la placa: 6L
  • Compatible con convertidor HD SDI
  • Diseñado para aplicaciones de PCB DDR4


Parámetros técnicos:

Parámetro Especificación
Control de impedancia Sí
Grosor de la placa 0.2 mm - 6.00 mm (8 mil - 126 mil)
Pruebas 100% Pruebas Electrónicas, Rayos X
Tamaño mínimo de agujero 0.15 mm
Relación de aspecto 10:1
Grosor 0.4-3.2 mm
Capa de la placa 6L
Traza mínima 3/3 Mil
Nombre de la PCB Placas HDI 4L 1+N+1
Solicitud especial Agujero medio, BGA de 0.25 mm


Aplicaciones:

Las placas de circuito impreso de interconexión de alta densidad (HDI), en particular las placas HDI 4L 1+N+1, están a la vanguardia de la tecnología avanzada de PCB, atendiendo a aplicaciones donde el espacio, el peso y la funcionalidad son críticos. Estas placas, conocidas por su alto número de capas y características finas, son perfectas para escenarios donde se requiere una colocación densa de componentes y un enrutamiento intrincado. El proceso de fabricación de PCB HDI ha evolucionado para satisfacer las demandas de la electrónica moderna, permitiendo la creación de placas con características de alta precisión como especificaciones de Agujero Medio y BGA (Ball Grid Array) de 0.25 mm.

Un escenario de aplicación para las placas HDI 4L 1+N+1 se encuentra en el ámbito de los dispositivos de computación de alto rendimiento, donde el tamaño mínimo de agujero de 0.15 mm y la capacidad de implementar agujeros de taladro láser de 0.1 mm se vuelven esenciales. Estas características permiten el empaquetamiento denso de vías, lo cual es particularmente importante para procesadores multinúcleo y chips de memoria de alta velocidad que requieren numerosas conexiones a otros componentes dentro de un espacio compacto. El paso fino y la alta densidad de conexión de las PCB HDI son instrumentales para lograr los objetivos de rendimiento de estos dispositivos.

Otro escenario donde estas placas HDI son indispensables es en el campo de la electrónica médica. Dispositivos como máquinas de ultrasonido portátiles o sistemas de resonancia magnética compactos, que a menudo tienen requisitos especiales como un portalámparas, dependen de la tecnología HDI para mantener un factor de forma pequeño mientras ofrecen imágenes y diagnósticos de alta calidad. La precisión con la que se fabrican las PCB HDI garantiza la fiabilidad y funcionalidad requeridas para aplicaciones médicas críticas.

Además, las PCB HDI desempeñan un papel fundamental en las industrias aeroespacial y de defensa, donde los sistemas deben soportar condiciones extremas manteniendo un rendimiento óptimo. Dispositivos complejos de comunicación de defensa, aviónica y sistemas satelitales a menudo incorporan tecnología HDI para lograr la robustez y funcionalidad necesarias dentro de las limitaciones de la ingeniería aeroespacial.

La electrónica de consumo, como teléfonos inteligentes, tabletas y cámaras, también se beneficia de las PCB HDI. El impulso hacia dispositivos más delgados, ligeros y potentes significa que los componentes como el convertidor HD SDI, que se utiliza para la transmisión de video de alta definición, deben acomodarse en huellas cada vez más pequeñas. Las placas HDI 4L 1+N+1, con sus capacidades avanzadas, son integrales para esta tendencia de miniaturización, permitiendo la continua evolución de la tecnología de consumo.

En conclusión, las placas de circuito impreso HDI son esenciales para una multitud de aplicaciones de alta tecnología, ofreciendo la precisión y fiabilidad que requieren los dispositivos electrónicos modernos. Desde la intrincada circuitería necesaria en la fabricación de PCB HDI hasta los requisitos especializados de dispositivos como los que tienen portalámparas, las PCB HDI como las placas HDI 4L 1+N+1 están en el corazón de la innovación en todas las industrias.



Personalización:

Nuestro producto de placa PCB HDI, las placas HDI 4L 1+N+1, se fabrica utilizando material base FR4 IT180 de alta calidad para garantizar durabilidad y rendimiento óptimo. Esta placa modelo de alta densidad está diseñada para adaptarse a requisitos especializados, presentando una impresionante relación de aspecto de 10:1 para una circuitería precisa y detallada.

Comprendiendo la necesidad de una personalización meticulosa, ofrecemos servicios para satisfacer requisitos especiales como la integración de un portalámparas. Además, nuestra PCB HDI está diseñada para soportar un tamaño mínimo de agujero de 0.15 mm, lo que permite tolerancias ajustadas e interconexiones de alta precisión.



Soporte y Servicios:

La placa PCB HDI es una placa de circuito impreso de interconexión de alta densidad diseñada para aplicaciones electrónicas avanzadas. Nuestro soporte técnico de producto para la placa PCB HDI incluye servicios integrales para garantizar el rendimiento y la fiabilidad óptimos de su placa. Nuestro equipo de ingenieros experimentados está disponible para brindar asistencia con consideraciones de diseño, selección de materiales, recomendaciones de apilamiento y resolución de problemas técnicos.

Nuestros servicios de soporte cubren una amplia gama de aspectos técnicos como el control de impedancia, el análisis de la estructura de vías y la gestión térmica. Brindamos orientación sobre las mejores prácticas para los procesos de diseño y ensamblaje para garantizar la integridad del producto final. También ofrecemos asesoramiento sobre problemas de integridad de la señal y podemos ayudar con consideraciones de EMC/EMI para mantener el cumplimiento de los estándares de la industria.

Para productos existentes, ofrecemos soporte de diagnóstico para ayudar a identificar y resolver cualquier problema que pueda surgir durante el ciclo de vida de su placa PCB HDI. Esto incluye un análisis detallado de cualquier falla y recomendaciones de acciones correctivas para prevenir futuras ocurrencias.

Tenga en cuenta que nuestro soporte técnico no incluye servicios de reparación física ni asistencia in situ. Se centra en proporcionar la orientación e información necesarias para garantizar el uso y mantenimiento adecuados de la placa PCB HDI. Para problemas más complejos o servicios de diseño, podemos remitirle a uno de nuestros socios de confianza que se especializan en esas áreas.

Estamos comprometidos a brindar un soporte excepcional a todos nuestros clientes. Si tiene alguna pregunta técnica o necesita más ayuda con su placa PCB HDI, comuníquese con nuestro equipo de soporte a través de los canales de comunicación designados proporcionados en el momento de su compra.
