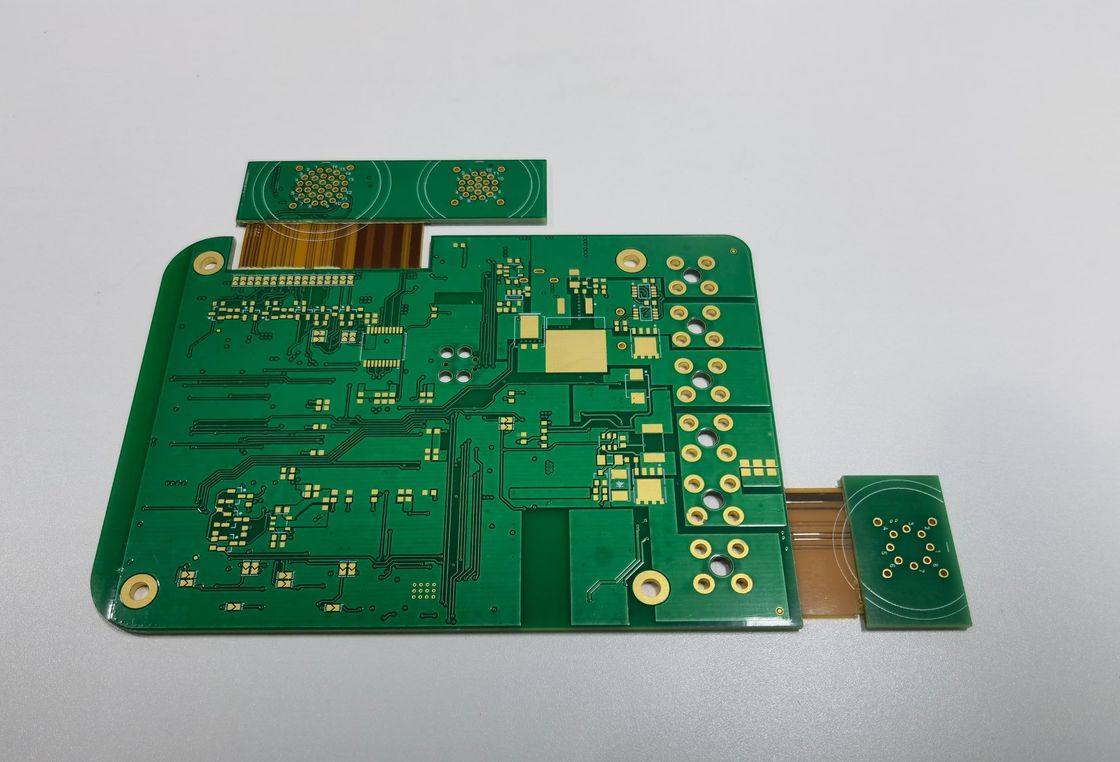

Conjunto de placas de circuitos rígidos flexibles plegables para productos electrónicos

Descripción del Producto:

La PCB Rígido-Flexible, un pináculo de la ingeniería moderna en el ámbito de la electrónica, integra a la perfección la robustez de las placas de circuito impreso rígidas tradicionales con la versatilidad de la tecnología de circuitos flexibles. Esta solución híbrida está meticulosamente elaborada para cumplir con los exigentes estándares de aplicaciones de alta precisión, garantizando fiabilidad y rendimiento en una diversa gama de productos, desde sofisticados dispositivos médicos hasta robustos componentes aeroespaciales y electrónica de consumo de vanguardia.

Nuestra Placa de Circuito Impreso Rígido-Flexible cuenta con un impresionante rango de radio de curvatura de 0.5-10 mm. Esta característica permite que la PCB se flexione o pliegue sin comprometer la integridad de las conexiones eléctricas, proporcionando una flexibilidad sin precedentes en diseño y funcionalidad. También permite que la placa se ajuste en espacios no convencionales y compactos, ampliando las posibilidades de innovación en el diseño de productos.

Construida como una PCB Rígido-Flexible de 4 Capas, nuestro producto proporciona un amplio espacio para circuitos complejos manteniendo un perfil delgado. Cada capa está meticulosamente organizada para optimizar el rendimiento eléctrico y minimizar la diafonía, asegurando que las señales se transmitan con la máxima claridad y eficiencia. Con cuatro capas de material de alta calidad, los diseñadores tienen la libertad de crear diseños de circuitos intrincados esenciales para dispositivos electrónicos multifuncionales y sofisticados.

El proceso local de sanforización de alta densidad es un testimonio de nuestro compromiso con la excelencia. Esta técnica especializada mejora la estabilidad estructural de la placa, permitiéndole soportar las tensiones mecánicas de plegado y curvatura. La tecnología de taladro posterior empleada refina aún más la integridad de la señal al eliminar cualquier stub residual en los vías, que pueden causar reflexiones no deseadas y pérdida de calidad de la señal. Tal atención al detalle en el proceso de fabricación subraya nuestra dedicación a entregar una PCB Rígido-Flexible que sea duradera y de alto rendimiento.

La precisión es clave en la creación de nuestra Placa de Circuito Rígido Plegable, y esto se refleja en la especificación mínima de traza/espacio de 0.1 mm. Esta tecnología de línea fina permite más trazas por unidad de área, contribuyendo a la miniaturización de los dispositivos electrónicos sin sacrificar la funcionalidad. A medida que los componentes electrónicos continúan reduciéndose en tamaño, nuestra PCB Flexible-Curvable evoluciona en paralelo, ofreciendo soluciones que son eficientes en espacio y potentes.

Para garantizar la máxima calidad y longevidad, nuestra PCB Rígido-Flexible se somete a una gama de procesos de tratamiento superficial, incluyendo ENIG (Níquel Electrolítico Inmersión Oro), OSP (Conservantes Orgánicos de Soldabilidad), Inmersión Oro, Inmersión Estaño e Inmersión Plata. Cada tratamiento se selecciona cuidadosamente para mejorar la soldabilidad y proteger las trazas de cobre de la oxidación. El proceso ENIG, en particular, proporciona una superficie plana ideal para componentes de paso fino, mientras que OSP sirve como una opción rentable para aquellos que buscan un acabado a corto plazo. La Inmersión Oro ofrece una excelente planaridad superficial, y la Inmersión Estaño y Plata proporcionan alternativas fiables con sus propios beneficios únicos.

Nuestra PCB Rígido-Flexible está diseñada para satisfacer las diversas necesidades de industrias que exigen alto rendimiento y fiabilidad. Con su excepcional radio de curvatura, meticulosa construcción de capas, técnicas de vanguardia de sanforización y taladro posterior, y una variedad de tratamientos superficiales, esta PCB Flexible-Curvable es un testimonio del progreso tecnológico. Ya sea para su uso en dispositivos de comunicación avanzados, tecnología médica, o aplicaciones aeroespaciales y automotrices, nuestra Placa de Circuito Rígido Plegable es la solución que ingenieros y diseñadores han estado buscando: un producto que une la brecha entre la flexibilidad mecánica de los circuitos flexibles y las capacidades eléctricas de las placas rígidas.

Características:

• Nombre del Producto: PCB Rígido-Flexible
• Material: FR4, Poliimida, PET
• Tipo de Producto: Ensamblaje de PCB
• Componentes: SMD, BGA, DIP, Etc.
• Capa de PCB: 1-28 capas
• Desviación de Posición del Agujero: ±0.05mm
• También conocido como: Placa de Cableado Impreso Rígido Curvable
• También conocido como: Placa de Circuito Impreso Rígido-Flexible
• También conocido como: Placa de Circuito Rígido Plegable

Parámetros Técnicos:

Aplicaciones:

El producto PCB Rígido-Flexible, una notable innovación en la industria electrónica, ofrece una combinación única de rigidez y flexibilidad esencial en las aplicaciones electrónicas modernas. Esta Placa de Circuito Impreso Curvable está diseñada para ser flexionada de 1 a 8 veces, lo que la convierte en una solución ideal para una variedad de aplicaciones donde el espacio es limitado y se requieren geometrías complejas.

Con tratamientos superficiales como ENIG, OSP, Inmersión Oro, Estaño y Plata, la PCB Rígido-Flexible garantiza una excelente planaridad superficial y una soldabilidad fiable, lo cual es fundamental para lograr fuertes uniones mecánicas y conexiones eléctricas. El Acabado Superficial HASL LF (Soldadura por Aire Caliente sin Plomo) mejora aún más su cumplimiento ambiental y su idoneidad para una multitud de industrias, incluyendo la médica, aeroespacial y de electrónica de consumo, donde las aplicaciones sin plomo son obligatorias.

El tipo de producto, Ensamblaje de PCB, significa que esta PCB Rígido-Flexible no es simplemente una placa desnuda, sino una solución de ensamblaje completa, que integra las partes rígidas y flexibles en una unidad única y optimizada. Esta característica de diseño inherente permite una transición fluida entre las zonas rígidas y flexibles, lo que la convierte en una opción excepcional para aplicaciones dinámicas que requieren tanto estabilidad como adaptabilidad.

Uno de los atributos técnicos más significativos de esta Placa de Cableado Impreso Rígido-Flexible es su capacidad para tener un Mínimo Traza/Espacio de 0.1 mm. Esta estrecha traza y espacio permiten circuitos de mayor densidad, lo cual es una característica crítica para dispositivos electrónicos sofisticados que exigen miniaturización sin comprometer el rendimiento.

Las ocasiones y escenarios de aplicación para esta Placa de Circuito Impreso Rígido Curvable son vastos. En tecnología vestible, la flexibilidad de la placa le permite adaptarse a diseños ergonómicos, integrándose cómodamente con los movimientos del usuario. En aplicaciones de defensa y aeroespaciales, la robustez y fiabilidad de las secciones rígidas pueden soportar las demandas de entornos hostiles, mientras que las secciones flexibles pueden acomodar la necesidad de empaquetado denso de componentes y cableado complejo que debe encajar en espacios reducidos.

Los dispositivos médicos, particularmente aquellos que requieren movilidad o están sujetos a movimientos frecuentes, se benefician de la capacidad de la PCB Rígido-Flexible para doblarse y flexionarse sin comprometer la integridad del circuito electrónico. Cámaras, teléfonos inteligentes y sensores avanzados también utilizan estas placas por su capacidad para mantener la integridad de la señal de alta velocidad mientras se doblan o pliegan dentro de las limitaciones de diseños elegantes y compactos.

En conclusión, el producto PCB Rígido-Flexible es una solución versátil que atiende a una multitud de escenarios donde las placas rígidas tradicionales se quedan cortas. Su flexibilidad y durabilidad, combinadas con opciones de tratamiento avanzadas y la capacidad de espaciado fino de trazas, la convierten en un componente indispensable en el panorama en constante evolución del diseño de productos electrónicos.

Personalización:

Nuestro producto PCB Rígido-Flexible ofrece amplios Servicios de Personalización de Producto para satisfacer sus requisitos de diseño precisos. Con un recuento máximo de capas de 52L, nuestra construcción de Placa Rígida-Flexible puede acomodar diseños complejos y aplicaciones de alta densidad. La precisión es clave en nuestro proceso de fabricación, y aseguramos una desviación de posición del agujero de solo ±0.05 mm, manteniendo la integridad de las conexiones de su Placa de Circuito Impreso Rígido-Flexible.

El acabado superficial es crucial para una soldadura fiable y un rendimiento duradero, por lo que ofrecemos HASL LF (Soldadura por Aire Caliente sin Plomo) para nuestras PCBs Flexibles-Curvables. Esta opción ecológica proporciona una excelente planaridad superficial y es ideal para componentes de paso fino.

Para dar forma a su PCB según especificaciones exactas, nuestras opciones de perforación de perfilado incluyen Enrutamiento, V-CUT y Biselado. Estas técnicas aseguran bordes limpios y dimensiones precisas para un fácil ensamblaje e instalación de su Placa de Circuito Impreso Rígido-Flexible.

Para aplicaciones de alto rendimiento donde el espacio es limitado, nuestra PCB Rígido-Flexible se puede personalizar con un mínimo de traza/espacio de 0.1 mm, lo que permite más circuitos por unidad de área y apoya la tendencia de miniaturización en la electrónica.

Soporte y Servicios:

La PCB Rígido-Flexible combina lo mejor de las placas rígidas y los circuitos flexibles integrados en un solo circuito. El soporte técnico y los servicios del producto incluyen asistencia con el diseño y la disposición, selección de materiales, estrategia de apilamiento y optimización del proceso de fabricación. Nuestro equipo proporciona orientación sobre cómo utilizar mejor la tecnología Rígido-Flexible para su aplicación específica, asegurando la fiabilidad, durabilidad y rendimiento del producto final. También ofrecemos soporte para la resolución de problemas para cualquier problema que pueda surgir durante el proceso de fabricación o mientras está en servicio, incluyendo pruebas eléctricas, análisis estructural y análisis de fallas si es necesario. Nuestros servicios tienen como objetivo ayudarle a reducir el tiempo de comercialización y mejorar la eficiencia general de sus ensamblajes electrónicos.
