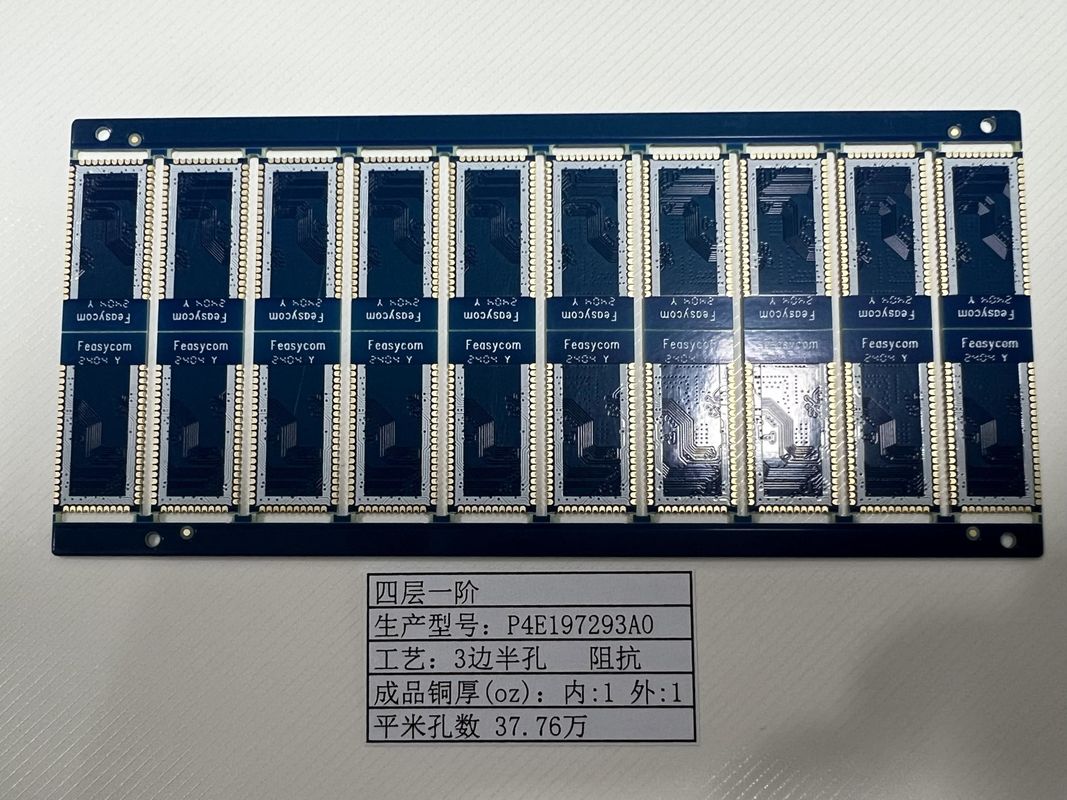

4L 6L placa de PCB HDI de alta densidad con medio agujero de control de impedancia

4L de alta densidad de PCB / Hdi PCB con control de impedancia medio agujero Bga de alta densidad de interconector

Descripción del producto:

La placa de circuito impreso HDI representa el pináculo de la tecnología moderna de la placa de circuito impreso (PCB), satisfaciendo la creciente demanda de componentes electrónicos compactos, de alta velocidad y eficientes.que significa Interconexión de alta densidad, es una tecnología que permite una mayor funcionalidad en un espacio más pequeño, un factor crucial en el desarrollo de los últimos dispositivos electrónicos de consumo, dispositivos médicos y herramientas de comunicación.Este producto está diseñado específicamente para integrarse sin problemas con los convertidores HD SDI, complementan las aplicaciones de PCB de alta velocidad y admiten los módulos de memoria más recientes, como los PCB DDR4.

Con un tamaño de agujero impresionante de 0,1 mm obtenido mediante perforación láser de precisión,la placa HDI PCB permite un nivel de detalle y una densidad de componentes no posibles con los métodos de perforación tradicionalesEste tamaño del agujero fino es particularmente beneficioso para aplicaciones que requieren un gran número de interconexiones dentro de un espacio confinado, como los convertidores HD SDI,que se utilizan para transmitir señales de vídeo de alta definición a largas distancias sin pérdida de calidad.

En términos de resolución de rastros, la placa HDI PCB cuenta con un ancho mínimo de rastros y un espaciado de 3/3 Mil (0,003 pulgadas),una especificación que subraya la idoneidad de la placa para aplicaciones de PCB de alta velocidadEsta geometría de traza fina es fundamental para reducir la pérdida de señal y la conversación cruzada, asegurando así la integridad de la señal a altas frecuencias.Este nivel de precisión es esencial para el rendimiento de los PCB DDR4, que operan a altas velocidades de datos y requieren un diseño meticulosamente diseñado para mantener la integridad de la señal.

El espesor de la placa de la placa de PCB HDI se puede personalizar dentro de un amplio rango de 0,2 mm a 6,00 mm (8 mil a 126 mil).Esta versatilidad permite adaptar el tablero a los requisitos de diversas aplicaciones, desde los dispositivos portátiles más delgados hasta equipos industriales más robustos.Mientras que un tablero más grueso podría ser elegido por su mayor integridad estructural en entornos exigentes.

El tamaño mínimo del agujero de 0,15 mm es otra característica que destaca las capacidades de alta resolución de la placa de PCB HDI.que son críticos en el diseño de PCB multicapaEstas vías pequeñas permiten interconectar múltiples capas, maximizando el espacio y mejorando el rendimiento, lo que es particularmente útil en el ámbito de los convertidores HD SDI,donde precisión y fiabilidad son primordiales.

El control de la impedancia es una característica esencial de la placa de PCB HDI, que garantiza que el PCB mantenga una impedancia constante en todo el circuito.Esto es de suma importancia en las aplicaciones de PCB de alta velocidad, donde las variaciones en la impedancia pueden conducir a reflejos de la señal y pérdida de la integridad de la señal.ya que estos módulos de memoria requieren una impedancia constante para operar a máxima eficiencia y estabilidad.

En resumen, la placa de PCB HDI es una solución avanzada diseñada para la electrónica de alto rendimiento.y diseño optimizado para PCB DDR4 lo convierten en una opción ideal para proyectos que exigen los más altos estándares de precisiónCon características como el tamaño del agujero perforado con láser de 0,1 mm, 3/3 Mil de traza mínima, espesor de placa personalizable, tamaño mínimo del agujero de 0,15 mm y control de impedancia,la placa de PCB HDI está a la vanguardia de la tecnología de PCB, listo para satisfacer las necesidades de los diseños electrónicos más exigentes.

Características:

• Nombre del producto: HDI PCB Board
• Pruebas:
  • Pruebas electrónicas al 100%
  • Radiografías
• Solicitud especial:
  • Medio agujero
  • 0.25 mm BGA
• Requisitos especiales: Enchufe de la lámpara
• Control de la impedancia: Sí
• Tamaño mínimo del agujero: 0,15 mm
• Compatible con las aplicaciones HD SDI Converter
• Tecnología de interconexión de alta densidad para PCB HDI

Parámetros técnicos:

Aplicaciones:

Los PCB HDI, o placas de circuitos impresos de alta densidad, representan un avance significativo en la tecnología de PCB.Los PCB HDI como los 4L 1+N+1 HDI Boards están diseñados para satisfacer las exigencias de la electrónica moderna.El 4L denota un PCB de cuatro capas, mientras que el 1+N+1 indica la acumulación de una capa, seguida de una capa interna (N) y cubierta por otra capa,mostrando el diseño complejo habilitado por los procesos de fabricación de PCB HDI.

Uno de los atributos críticos de estos PCB HDI es su espesor de placa, que varía de un delgado 0,2 mm a un robusto 6,00 mm (8 mil a 126 mil).Esta versatilidad garantiza que los PCB HDI puedan integrarse en una amplia gama de aplicacionesAdemás, la seguridad del control de impedancia garantiza la integridad de la señal a través de varias frecuencias.un no negociable en los diseños de alta velocidad.

Los escenarios y las oportunidades de aplicación de los PCB HDI son diversos, abarcando múltiples industrias y tecnologías.Las placas de circuito impreso HDI son la columna vertebral de los teléfonos inteligentes, tabletas y ordenadores portátiles, donde el espacio es primario y la eficiencia es primordial.La miniaturización de los componentes junto con los requisitos de alta velocidad hacen que los PCB HDI sean una opción esencial para los fabricantes que buscan producir, pero dispositivos poderosos.

En el sector de las telecomunicaciones, los PCB HDI permiten la funcionalidad de enrutadores y switches complejos y multicapa que forman el núcleo de nuestra infraestructura de Internet.Capacidad para soportar una multitud de conexiones dentro de un espacio limitado, manteniendo la integridad de la señal, es por eso que los PCB HDI son un elemento básico en esta industria.la precisión y fiabilidad ofrecidas por los PCB HDI se aprovechan en dispositivos críticos como marcapasos y sistemas de imágenes, donde el rendimiento constante podría significar la diferencia entre la vida y la muerte.

Las industrias automotriz y aeroespacial, donde las condiciones extremas y la necesidad de fiabilidad y miniaturización convergen, también se benefician de los atributos de los PCB HDI.Las interconexiones de alta densidad proporcionan la resistencia necesaria y permiten los complejos sistemas electrónicos utilizados en los vehículos y aeronaves modernosAdemás, las aplicaciones militares y de defensa, donde la robustez y las capacidades tecnológicas avanzadas son necesarias,utilizan con frecuencia PCB HDI para garantizar la funcionalidad y durabilidad de sus sistemas electrónicos..

En cada una de estas aplicaciones, el PCB HDI se destaca como un componente crítico debido a su capacidad para facilitar arquitecturas electrónicas avanzadas manteniendo una huella compacta.Ya sea en el entorno de alto riesgo de la industria aeroespacial, el mundo dependiente de la precisión de la tecnología médica, o la electrónica de consumo que usamos a diario, los PCB HDI son los héroes desconocidos que permiten los saltos tecnológicos de nuestro tiempo.

Personalización:

Nuestros servicios de personalización de PCB de alta densidad satisfacen sus necesidades específicas, asegurando que sus placas de circuito impreso HDI cumplan con los más altos estándares de calidad.Podemos incorporar la tecnología Half Hole y acomodar un 0La materia prima utilizada es el FR4 IT180 confiable, que garantiza una excelente resistencia térmica y resistencia mecánica para sus aplicaciones de PCB de alta velocidad.

También ofrecemos Control de Impedancia para mantener la integridad de la señal a través de su placa de PCB HDI, esencial para circuitos de alta velocidad.proporcionándole la precisión de línea fina requerida para diseños de circuitos complejosAdemás, la personalización de nuestros productos permite una configuración de capa de placa de hasta 6L, lo que nos permite soportar sus requisitos de PCB de alta densidad de múltiples capas.

Apoyo y servicios:

El producto HDI PCB Board viene con soporte técnico y servicios integrales para garantizar su satisfacción y éxito con nuestro producto.Nuestro soporte incluye una gama completa de servicios de solución de problemas del producto, la optimización del rendimiento, la orientación sobre las mejores prácticas para el diseño y la aplicación.

Nuestro equipo de soporte técnico está bien versado en todos los aspectos de la tecnología de PCB HDI y puede proporcionar asistencia con recomendaciones de apilamiento, selección de materiales,y comprensión de las limitaciones de fabricaciónEstán equipados para ayudarle a resolver cualquier problema que pueda encontrar durante los procesos de diseño, prueba o montaje.

Además de solucionar problemas,También ofrecemos servicios avanzados como análisis de integridad de la señal y asesoramiento de gestión térmica para garantizar que su PCB HDI funcione de manera eficiente y confiable en todas las condicionesNuestro objetivo es ayudarle a maximizar el rendimiento y la longevidad de su producto.

Estamos mejorando continuamente nuestros recursos de apoyo, incluyendo documentación detallada, preguntas frecuentes y guías técnicas,que están disponibles para ayudarle a navegar a través de los desafíos y preguntas comunes relacionados con los PCB HDI.

Tenga en cuenta que nuestro soporte técnico y servicios están disponibles durante el horario comercial normal y están sujetos a nuestros términos y condiciones de servicio.Estamos comprometidos a proporcionarle el apoyo que necesita para una experiencia perfecta con nuestro producto HDI PCB Board.
