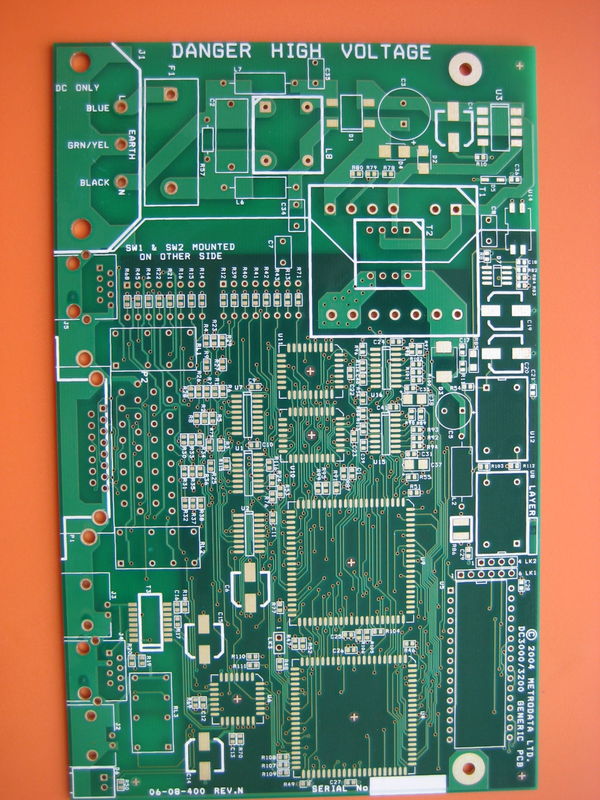

Prototipo de PCB sin plomo ROHS de giro rápido 5 días giro 4 - muestras de capa

Sin plomo ROHS Prototipo de PCB de giro rápido 5 días Giro 4 - Muestras de capa

Descripción del producto:

La placa de PCB multicapa es un producto avanzado y sofisticado diseñado para una variedad de aplicaciones que exigen alto rendimiento, fiabilidad y precisión.,Este producto es capaz de acomodar los diseños más complejos y densos, asegurando que puede satisfacer las necesidades incluso de los dispositivos electrónicos más complejos.Esta placa impresa multicapa ofrece versatilidad y funcionalidad que no pueden ser igualadas por PCB de una sola o dos capas.

Una de las características más impresionantes de la placa de PCB multicapa es su tamaño máximo del panel, que alcanza hasta 600 mm por 1200 mm.Esta capacidad de gran tamaño permite la adaptación de diseños de circuitos más grandes sin comprometer la calidad o la integridad de los circuitosEsta característica es particularmente beneficiosa para aplicaciones que requieren circuitos extensos y están restringidas en tamaño, ya que proporciona a los diseñadores la libertad de crear sin limitaciones.

Cada capa de la placa de PCB de múltiples capas se fabrica meticulosamente con precisión y cuidado.dependiendo de la complejidad y de los requisitos del dispositivo electrónicoLa configuración de PCB de 10 capas es una opción popular para dispositivos moderadamente complejos, proporcionando un equilibrio óptimo entre el grosor de la placa, el espacio para el enrutamiento y el rendimiento eléctrico.Para aplicaciones más avanzadas, la configuración de PCB de 16 capas ofrece una mayor densidad de enrutamiento y una mejor integridad de la señal, lo que es esencial para los diseños de alta velocidad o alta frecuencia.

El material utilizado en la construcción de estas placas multicapa es una combinación de RO4003C y Tg170 FR-4 de vidrio epoxi.Esta selección de materiales híbridos asegura que las tablas no sólo sean duraderas sino que también tengan una excelente estabilidad térmica y propiedades de aislamiento eléctricoEl material RO4003C es conocido por su baja pérdida dieléctrica, lo que lo hace ideal para aplicaciones de alta frecuencia,mientras que el Tg170 FR-4 proporciona la integridad estructural y la resistencia al calor necesarios para soportar las tensiones térmicas de soldadura y funcionamiento a altas temperaturas.

Cuando se trata de tamaño, la placa de PCB multicapa puede adaptarse a las necesidades específicas de la aplicación del cliente.La ausencia de un tamaño predefinido permite un nivel de personalización que es esencial para crear tableros que se ajusten perfectamente a las dimensiones requeridas del producto finalYa sea que el diseño requiera una solución compacta y de ahorro de espacio o un diseño grande y complejo, la placa de PCB multicapa puede fabricarse con especificaciones precisas.

El uso de tarjetas impresas de múltiples capas como esta se está volviendo cada vez más crítico en la electrónica moderna donde el rendimiento, el espacio y el peso son primordiales.Estas tablas proporcionan una mayor flexibilidad en el diseñoAdemás, las propiedades eléctricas inherentes de las placas multicapa,como la protección EMI mejorada y la integridad de la señal, lo que los convierte en una excelente opción para aplicaciones electrónicas sensibles o de alta velocidad.

En general, la placa de PCB de múltiples capas es un producto que encarna el pináculo del diseño y fabricación de PCB.materiales de alta calidad, y las dimensiones personalizables lo convierten en una opción ideal para una amplia gama de aplicaciones. Ya sea que esté diseñando un dispositivo que requiera PCB de 10 capas o PCB de 16 capas más complejos,Este producto es seguro de superar sus expectativas con su rendimiento excepcional y fiabilidad.

Características:

• Nombre del producto: Placa de PCB multicapa
• El espesor del cobre: 0,5 oz-6 oz
• Tamaño del agujero: 0,2 mm
• Tamaño: personalizable para acomodar PCB de 18 capas y PCB de 12 capas
• Peso de cobre: 12 oz
• Opciones de acabado de la superficie:
  • HASL (nivelación de soldadura con aire caliente)
  • Oro de inmersión
  • Estaño de inmersión
  • Plata de inmersión
  • Dedo Dorado
  • OSP (preservantes orgánicos de soldadura)
• Diseñados para circuitos complejos, adecuados para aplicaciones PWB multicapa

Parámetros técnicos:

Aplicaciones:

Los PCB de 14 capas, también conocidos como placas de circuito impreso multicapa, son una maravilla tecnológica, facilitando circuitos electrónicos sofisticados en espacios compactos.Estas tablas se caracterizan por su impresionante rango de espesor de 0.2mm-6.0mm, para satisfacer una variedad de demandas de productos,desde dispositivos ultrafinos hasta aplicaciones más robustas que requieren placas más gruesas para la integridad estructural o capas adicionales para circuitos complejos.

Uno de los atributos significativos de la placa de PCB de múltiples capas es sus opciones de acabado superficial.Estos PCB ofrecen una excelente solderabilidad, resistentes a la corrosión, y son adecuados para componentes de tono fino, lo que garantiza conexiones confiables en diseños de alta densidad.Estos tratamientos de superficie también amplían la vida útil de las tablas y mejoran su rendimiento en ambientes hostiles.

El epoxi de vidrio utilizado en estas placas de circuitos impresos multicapa, a saber, RO4003C + Tg170 FR-4, es un testimonio de su durabilidad y fiabilidad.La alta temperatura de transición del vidrio (Tg) significa que las tablas pueden soportar temperaturas más altas sin deformación o degradación del rendimiento, por lo que son ideales para aplicaciones con cargas térmicas sustanciales como fuentes de alimentación o electrónica automotriz.

Otra característica crítica de estas placas es la adopción de la tecnología de montaje superficial (SMT).que permite el montaje automatizado y tamaños de componentes más pequeñosEsta tecnología es esencial para la electrónica moderna, donde el espacio es primordial y se requiere una alta densidad de componentes.

La precisión de estos PCB se ve reforzada por el tamaño mínimo del orificio de 0,2 mm, que permite la integración de componentes de tono fino y interconexiones de alta densidad.Esta capacidad es crucial para aplicaciones como el equipo de telecomunicaciones., dispositivos médicos y tecnología aeroespacial, donde la precisión y la miniaturización son primordiales.

Las oportunidades de aplicación para la placa de circuitos impresos multicapa son vastas, que van desde la electrónica de consumo, donde la demanda de dispositivos compactos y eficientes está creciendo constantemente,a los sectores industriales y automotrices que requieren componentes robustos y fiablesTambién son frecuentes en el ámbito de la computación de alta velocidad y los servidores, donde se necesitan múltiples capas para acomodar los circuitos complejos necesarios para el procesamiento de datos de alta velocidad.

En conclusión, la placa de PCB de múltiples capas es un componente versátil e indispensable en la industria electrónica actual.incorporación de SMT, y la precisión del agujero fina lo hacen adecuado para una amplia gama de aplicaciones que exigen los más altos estándares de rendimiento y fiabilidad.

Personalización:

Nuestros servicios de personalización de placas de PCB multicapa satisfacen una amplia gama de requisitos, asegurando que sus especificaciones se cumplan con precisión y calidad.Ofrecemos un enfoque OEM de servicio único para manejar todos los aspectos de sus necesidades de PCB.

Podemos lograr un tamaño de agujero mínimo de tan solo 0,2 mm, proporcionando la precisión necesaria para diseños complejos y de alta densidad.Puede seleccionar el peso ideal para satisfacer sus necesidades eléctricas y sus necesidades de durabilidad.

El espesor del tablero también es personalizable, desde un delgado 0,2 mm hasta un robusto 6,0 mm, que se adapta a una variedad de aplicaciones y garantiza que su tablero se ajuste perfectamente dentro de su producto.El número de capas para nuestros PCB se puede adaptar de 4 capas hasta 22 capas, soportando todo, desde circuitos simples hasta sistemas muy complejos.

Entre nuestras especialidades se encuentran los PCB de 14 capas y los PCB de 18 capas, que proporcionan un excelente equilibrio de rendimiento y tamaño para aplicaciones electrónicas avanzadas.Si usted está buscando 14 capas PCB o incluso más complejo 18 capas PCB, nuestros servicios están orientados a satisfacer sus requisitos de PCB multicapa más exigentes.

Apoyo y servicios:

Nuestra placa de PCB de múltiples capas está respaldada por un soporte técnico y servicios integrales para garantizar su satisfacción y el rendimiento óptimo de su producto.Nuestro equipo de expertos está dedicado a proporcionar asistencia con cualquier consulta técnica que pueda tener con respecto al diseño, especificaciones y funcionalidad del PCB.

Nuestro apoyo se extiende a la solución de problemas que pueda encontrar durante la instalación o operación de su placa de PCB multicapa.Ofrecemos una guía detallada sobre cómo integrar mejor nuestro PCB en su sistema para obtener la máxima eficiencia y fiabilidad.

Para garantizar la longevidad y durabilidad de su PCB, proporcionamos consejos útiles de mantenimiento y mejores prácticas para el cuidado.Nuestros servicios también incluyen actualizaciones sobre el último firmware y consejos sobre actualizaciones para mejorar las capacidades de su placa de PCB de múltiples capas.

Para necesidades de soporte más complejas o específicas del proyecto, nuestro equipo está listo para colaborar con usted para encontrar soluciones a medida adaptadas a sus requisitos únicos.Nos esforzamos por proporcionar apoyo receptivo y proactivo para mantener sus operaciones funcionando sin problemas.

Tenga en cuenta que, si bien nuestro objetivo es proporcionar un amplio soporte, nuestros servicios no incluyen reparación física o reemplazo de componentes dañados fuera de las condiciones de garantía.Animamos a todos los usuarios a revisar las políticas de garantía y servicio que acompañan a su compra de placa de PCB de múltiples capas para obtener información detallada sobre la cobertura y las exclusiones.
