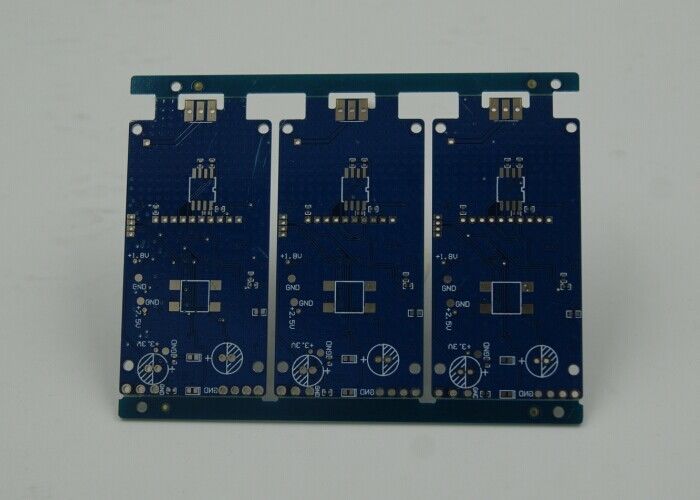

Inmersión de oro Fr-4 PCB de doble capa con pantalla de seda blanca de 1.6 mm

Descripción del producto:

El PCB de doble cara, también conocido como placa de cableado impreso de doble cara, es una innovación significativa en el campo de los componentes electrónicos.Esta tecnología avanzada de placa de circuito permite un diseño más complejo y denso utilizando ambos lados de la placa para señales de enrutamiento y componentes de montajeCon el uso de FR-4 de alta calidad como materia prima, estos PCB ofrecen una excelente resistencia mecánica, estabilidad térmica y aislamiento eléctrico.que los hace adecuados para una amplia gama de aplicaciones, incluidos los productos electrónicos industriales, automotrices y de consumo.

El peso de cobre de nuestros PCB de doble cara oscila entre 1 a 6 onzas, lo que permite una mejor capacidad de carga de corriente, así como una mejor gestión térmica.Esto hace que estas placas sean particularmente útiles en aplicaciones que requieren densidades de energía más altas y donde la disipación de calor es una preocupaciónCon un espacio de conductores de sólo 3 mil, nuestros PCBs son capaces de soportar componentes de tono fino y configuraciones de circuitos densos,que es crítico para los dispositivos electrónicos modernos que requieren miniaturización sin comprometer el rendimiento.

Nuestros PCB de doble cara están disponibles en tamaños que incluyen PCB de doble cara de 1.2m y 1.5m, que atienden a aplicaciones a gran escala y proporcionan un amplio espacio para que los diseñadores trabajen con ellos.Esta característica es particularmente beneficiosa para las industrias que requieren placas de gran tamaño para funciones electrónicas completas, tales como sistemas de iluminación LED, equipos de telecomunicaciones y dispositivos informáticos a gran escala.

El tratamiento superficial de estos PCB implica el oro de inmersión, que ofrece varios beneficios como una excelente planitud superficial, buena solderabilidad y resistencia a la oxidación.Este acabado superficial no sólo prolonga la vida útil del PCB sino que también garantiza una conexión eléctrica confiable entre los componentes y la placaEste tratamiento es especialmente importante en entornos donde el PCB está expuesto a condiciones adversas o donde la fiabilidad a largo plazo es primordial.

En cuanto a estética y utilidad, nuestros PCB de doble cara vienen con una pantalla de seda en opciones blancas, negras y amarillas.puntos de ensayo, y proporciona otras instrucciones importantes que ayudan en el montaje, prueba y mantenimiento de la placa de circuito.La disponibilidad de diferentes colores permite un mejor contraste y visibilidad según el color de la máscara de soldadura y las preferencias de los diseñadores y ensambladores.

La combinación de durabilidad, alto rendimiento y versatilidad hace que nuestros PCB de doble cara sean una excelente opción para una multitud de proyectos electrónicos.Ya sea para un prototipo o para la producción en serie, el diseño y la fabricación de estos PCB se ajustan a estrictas normas de calidad que garantizan que cada placa cumpla con el más alto nivel de calidad y fiabilidad.Con capacidad para soportar circuitos complejos en una huella compacta, estos PCB están a la vanguardia del diseño electrónico, lo que permite la innovación y la eficiencia en diversos paisajes tecnológicos.

En resumen, los PCB de doble cara que ofrecemos son una solución robusta para las necesidades electrónicas modernas.y un tratamiento de superficie eficaz del oro de inmersión, todos se combinan para ofrecer un producto que se destaca en términos de calidad y rendimiento.Ya sea que esté desarrollando un dispositivo a pequeña escala o un gran sistema industrial, nuestros 1,2m y 1.5m PCB de doble cara están equipados para cumplir con los estrictos requisitos de la electrónica de hoy, allanando el camino para la próxima generación de avances tecnológicos.

Características:

• Nombre del producto: PCB de doble cara
• Característica: prueba E al 100%
• Materia prima: FR-4
• Envío: DHL, UPS, EMS, TNT, FedEx, mensajería rápida, transporte marítimo
• espesor del PCB: 1,6 mm
• Color de serigrafía: blanco, negro, amarillo
• También conocido como: PCB de doble cara
• Tamaño: PCB de doble cara de 1,2 m
• Tipo: tablero de cableado impreso de dos lados

Parámetros técnicos:

Aplicaciones:

La placa impresa de doble cara (PCB) con un espacio de conductores de 3 mil es un componente versátil en la industria de la fabricación electrónica.este PCB cumple con los estrictos estándares de los dispositivos electrónicos modernosSe somete a una prueba eléctrica del 100% (E-test) para garantizar la fiabilidad y funcionalidad en cada caso de uso. La materia prima utilizada es FR-4 de alta calidad,que proporciona estabilidad estructural y excelentes propiedades dieléctricas adecuadas para una amplia gama de aplicacionesCon un espesor de PCB estándar de 1.6 mm y un peso de cobre que puede variar de 1 a 6 onzas, este PCB de doble cara es robusto y adaptable.

Una de las aplicaciones más significativas para la placa impresa de doble cara es en la electrónica de consumo,donde se utiliza en todo, desde teléfonos inteligentes y tabletas hasta electrodomésticos y consolas de juegos.Su diseño de doble capa permite un circuito más complejo que puede acomodar los requisitos compactos y de alto rendimiento de estos dispositivos.La variante de PCB de doble cara extra larga es particularmente útil en dispositivos más grandes como televisores y monitores LED, cuando sean necesarias conexiones de circuito extendido.

En el ámbito de la electrónica industrial, la placa impresa de dos lados es igual de familiar.así como en fuentes de alimentación y convertidores que requieren componentes fiables y duraderosLa configuración de la placa de cableado impreso de doble cara permite montar más componentes, lo cual es esencial en los sistemas de control densamente empaquetados de los equipos industriales modernos.

Además, la industria de las telecomunicaciones se beneficia significativamente del uso de PCB de doble cara.y otros dispositivos de comunicación dependen de la separación eficiente de conductores de la placa impresa de doble cara para mantener la integridad de la señal en ambas capasEsto es crucial para mantener altas tasas de transferencia de datos y garantizar un servicio ininterrumpido.

En el campo de la electrónica automotriz, donde el entorno puede ser duro y exigente, la calidad superior de fabricación de la placa impresa de doble cara con material FR-4 está a la altura del reto.Se utiliza en las unidades de control del motor, sistemas electrónicos de dirección asistida y diversos sensores y módulos electrónicos que requieren una solución fiable de PCB de doble capa.

Los dispositivos médicos también dependen de las placas impresas de doble cara para sus complejas necesidades de circuitos.La precisión y la fiabilidad ofrecidas por el espacio de conductor de 3 milímetros y la función de prueba 100% E son esenciales para equipos de salvamento como los monitores, dispositivos de imagen y instrumentos de diagnóstico portátiles.

En conclusión, la placa impresa de doble cara es un componente esencial en una multitud de aplicaciones y escenarios, desde la electrónica cotidiana hasta equipos industriales y médicos especializados.Su versatilidad y fiabilidad se destacan por su espacio de conductor preciso, pruebas exhaustivas y materiales robustos, lo que lo convierte en una solución para las necesidades de circuitos de doble capa.

Personalización:

Nuestro producto de PCB de doble cara extra larga ofrece una gama de servicios de personalización para satisfacer sus necesidades específicas.Verde, azul y amarilloNuestras características de tratamiento de superficieOro de inmersiónpara una conductividad y una durabilidad fiables.

El tablero impreso de doble cara puede ser terminado con una serie de opciones tales comoHASL, ENIG (oro de inmersión de níquel sin electro), estaño de inmersión, plata de inmersión, dedo de oro,yOSP (preservantes orgánicos de soldadura)para garantizar el rendimiento y la longevidad de su proyecto.

Nuestro PCB de doble capa está diseñado con precisión en mente, ofreciendo un diámetro mínimo de agujero (Min Hole Dia) de0.075 mmpara diseños complejos y aplicaciones de alta densidad.

Para completar su personalización, seleccione el color de serigrafía ideal para su tablero de nuestras opciones deBlanco, negro o amarillo, garantizando marcas claras y legibles para facilitar su montaje e identificación.
